부스바(Bus Bar)는 변전소, 배전반, 제어반 등에서 전력을 분배하고 전송하는 핵심 도체입니다. 단순히 전선을 대신하는 것을 넘어, 시스템의 안전성, 효율성, 수명을 결정하는 핵심 요소입니다. 전류 밀도를 정확히 파악하고 허용전류 한계를 지키는 것은 과열로 인한 화재나 장비 손상을 막는 가장 기본적인 설계 원칙입니다.
1.2 실무 인사이트
본 가이드는 전기 설계 엔지니어, 배전반 제작 담당자, 유지보수 전문가를 대상으로 합니다. 이 포스팅을 통해 부스바 단면적 선정의 과학적 근거, 국제 규격별 차이점, 그리고 현장에서 즉시 적용 가능한 온도 모니터링 및 냉각 전략에 대한 실무적인 인사이트를 얻을 수 있습니다.
2. 부스바 단면적과 전류 밀도의 기본 이해
2.1 부스바 단면적 정의 및 측정 방식
부스바 단면적은 폭(w)과 두께(t)를 곱하여 산출합니다 (면적 = 폭 x 두께). 단면적은 부스바의 전기 저항과 열 방출 능력에 직접적인 영향을 미치므로, 허용 전류를 결정하는 가장 중요한 물리적 변수입니다.
2.2 전류 밀도(A/mm²)의 개념과 물리적 의미
전류 밀도는 도체를 통과하는 단위 면적당 전류의 양을 의미합니다. 이는 전류를 단면적으로 나눈 값이며, 전류 밀도가 높을수록 도체 내 전자 이동이 과밀해져 발열이 증가하고 손실이 커집니다.
▶ 전류 밀도(A/mm^2) 계산
* 전류 밀도 = 전체 전류 / 부스바 단면적
* 일반적으로 구리 부스바의 안전 전류 밀도는 2.0 A/mm² ~ 3.5 A/mm² 범위에서 설계됩니다.
2.3 단면적과 전류 허용량의 상관관계 정리
단면적이 두 배가 된다고 해서 허용전류도 정확히 두 배가 되지는 않습니다. 단면적이 커질수록 표면적 대비 부피가 증가하여 열 방출 효율이 떨어지기 때문에, 허용 전류는 단면적의 증가율보다 낮게 증가하는 비선형적인 관계를 가집니다.
3. 부스바 허용전류 산출 공식과 국제 표준
3.1 저항 및 허용전류 산출 기본 공식
부스바에서 발생하는 발열은 줄열 손실이며, 이는 '전류의 제곱'과 '저항'에 비례합니다. 허용전류는 이 발열량이 부스바의 열 방출 능력과 같아지는 지점에서 결정됩니다.
3.2 최대 허용 온도 기준 설정 방법
최대 허용 온도(T_max)는 부스바 자체의 물리적 특성뿐만 아니라, 부스바에 사용되는 절연체나 지지물의 열화 온도를 기준으로 설정됩니다. 일반적으로 구리 도체는 90°C~105°C를 기준으로 하며, 주변 온도가 높을수록 허용 전류는 낮아집니다.
3.3 KS, IEC, IEEE 등 주요 규격 비교 (설계 기준 차이 포함)
국내외 주요 규격은 허용전류 산출에 있어 주변 온도, 최대 허용 온도, 설치 방식 등 다양한 변수를 다르게 적용합니다. 특히 IEC 규격은 단순 단면적보다 **온도 상승 한계**를 중시합니다.
주요 규격별 허용전류 산출 요구사항 요약
구분
주요 규격
재질별 전류 밀도 특징
최대 온도 조건
국내
KS D 5530
표준 단면적별 데이터 제공, 실무적용 용이
일반 옥내 환경 기준 (주변 온도 40°C)
국제
IEC 61439-1/2
**허용 온도 상승 한계**를 중심으로 설계 검증 요구 (Type Test)
**주변 온도 35°C 또는 40°C** 기준, 배전반 내부 조건 강조
북미
IEEE/UL
보다 보수적인 전류 밀도 적용 경향, UL 인증 중요
도체 및 절연재의 **특정 온도 등급**을 엄격히 적용
[설계 유의사항] IEC 61439 규격은 부스바의 단면적 자체보다 최대 정격 전류 조건에서 온도 상승 한계를 만족하는지 여부를 검증하는 것을 더 중요시합니다. 즉, 단면적이 충분하더라도 냉각이 불량하면 불합격될 수 있습니다.
3.4 북미 규격(NEC/UL/ANSI)의 전류 밀도 기준 해석 (Table 21.1 & 21.2)
북미 지역(미국 NEC, UL 2202, NFPA 70 등)의 전기 설비는 허용전류(Ampacity) 산정 시 **온도 상승 시험** 외에 **전류 밀도(A/in²)**를 기준으로 하는 고유한 방식을 적용합니다. 특히, 부스바의 성능은 단면적 전류 밀도와 접촉부 전류 밀도 두 가지 기준에 의해 결정됩니다. 아래 두 표는 이 기준의 핵심을 정리합니다.

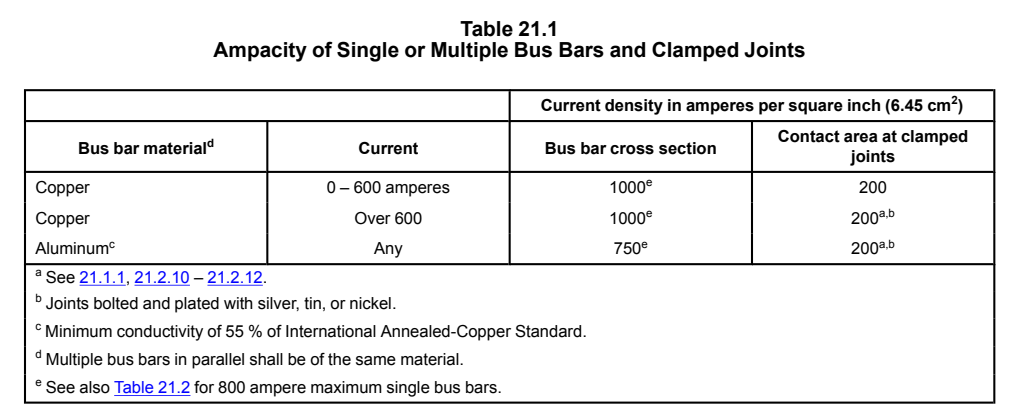

Table 21.1 – 부스바 허용 전류 밀도(A/in²) 기준표
단일 및 병렬 부스바의 재질별 허용 전류 밀도 (단위: A/in²)
재질
전류 범위
버스바 단면 전류 밀도
접촉부 전류 밀도 (클램프 접합부)
Copper (구리)
0 – 600 A
1000 A/in²
200 A/in²
Copper (구리)
> 600 A
1000 A/in²
200 A/in²
Aluminum (≥55% IACS)
모든 전류
750 A/in²
200 A/in²
▶ 핵심 해석 및 실무 유의사항
접촉부의 병목 현상: 단면 전류 밀도(구리 1000 A/in²) 대비 접촉부 전류 밀도(200 A/in²)가 훨씬 낮게 제한되어 있습니다. 이는 실제 설계에서 부스바의 허용전류가 **접촉부 면적에 의해 결정됨**을 의미합니다.
재질 조건: 알루미늄은 전도율(IACS, 국제 연동 표준) 55% 이상을 반드시 충족해야 합니다.
접촉부 처리: 접촉부의 안전한 전류 전달을 위해 은, 주석, 니켈 도금 처리가 필수적으로 요구됩니다.
Table 21.2 – 800A 이하 단일 부스바 규격 실무 예시
Table 21.1의 전류 밀도 기준을 기반으로, 현장 엔지니어가 특정 전류에 대해 바로 적용할 수 있도록 실제 치수(mm 및 inch) 단면적을 제공하는 실무 가이드입니다.
2-1. 800A 이하 Copper (구리) Bus Bar 규격 예시
정격전류 (A)
규격 (mm)
규격 (inch)
단면적 (mm²)
단면적 (in²)
225
3.2 × 22.2
0.125 × 0.875
70.3
0.109
400
6.4 × 38.1
0.250 × 1.500
242.0
0.375
600
6.4 × 50.8
0.250 × 2.000
322.6
0.500
800
6.4 × 76.2
0.250 × 3.000
483.9
0.750
2-2. Aluminum (알루미늄) Bus Bar 규격 예시 (IACS ≥55%)
정격전류 (A)
규격 (mm) / 규격 (inch)
단면적 (mm²)
단면적 (in²)
225
6.4 × 22.2 (0.250 × 0.875)
141.3
0.219
400
6.4 × 50.8 (0.250 × 2.000)
322.6
0.500
600, 800
8 mm 이상 폭/두께 조합 필요
표 참고
표 참고
북미 규격의 실무 설계 적용 방식 (핵심 정리)
▶ 적용 절차
단계 1. 상위 기준 확인 (Table 21.1): 부스바 재질(구리 1000 A/in², 알루미늄 750 A/in²)과 접촉부(200 A/in²)의 허용 전류 밀도를 정의합니다.
단계 2. 필요 단면적 계산: 요구되는 전류를 Table 21.1의 허용 밀도로 나누어 최소 필요 단면적을 계산합니다.
단계 3. 규격 선택 (Table 21.2): 계산된 단면적을 만족시키거나 초과하는 실제 규격 치수(Table 21.2)를 선택하여 현장에 적용합니다.
예시: 600A 구리 부스바 설계 시 (필요 단면적 = 600 A / 1000 A/in² = 0.6 in²). Table 21.2의 600A 규격(0.5 in²)은 부족하므로, **상위 치수(800A 규격, 0.75 in²)**를 적용해야 합니다.
4. 발열 메커니즘과 최대 온도 상승 문제
4.1 저항 발열의 물리 원리와 온도 상승 과정
부스바의 발열은 줄 효과(Joule Effect)에 따른 저항 발열이 주를 이룹니다. 이 열은 외부로 방출되는데, 방출량보다 발생량이 많으면 온도가 상승합니다. 부스바의 온도는 최종적으로 발열량과 방열량이 평형을 이루는 지점에서 안정됩니다.
4.2 주변 온도·설치 환경·통풍이 발열에 미치는 영향
**주변 온도:** 주변 온도가 높을수록 부스바가 열을 방출할 수 있는 여유 공간이 줄어들어 허용전류가 급격히 감소합니다.
**설치 환경:** 배전반 내부 밀폐 정도, 주변 부스바와의 간격, 표면 마감(색상 및 코팅) 등 모든 요소가 방열 성능에 영향을 미칩니다.
**통풍:** 강제 통풍은 열 방출 효과를 극대화하여 허용전류를 10~30% 이상 증가시키는 가장 효과적인 냉각 대책입니다.
4.3 구리·알루미늄 등 재질별 발열 특성 차이 (표)
재질별 전기적·열적 특성 비교
재질
비저항 (전류를 막는 정도)
열 전도율 (열을 전달하는 정도)
안전 전류 밀도 기준
구리
매우 낮음
매우 높음
높음 (3.0 A/mm² 내외)
알루미늄
구리보다 높음 (약 1.6배)
낮음
낮음 (1.8 A/mm² 내외)
구리는 발열 자체가 적고 열을 잘 전달하므로 알루미늄보다 더 높은 전류 밀도를 허용합니다. 알루미늄은 발열 관리가 더 까다롭습니다.
5. 단면적별 부스바 허용전류 표와 적용 사례
5.1 구리·알루미늄 단면적별 허용전류 표
일반 구리 부스바 허용전류 예시 (주변 온도 40°C, 비절연, 평행 배치 기준)
폭 x 두께 (mm)
단면적 (mm²)
1개당 허용전류 (A)
단위 면적당 전류 밀도 (A/mm²)
20 x 3
60
190
3.17
30 x 5
150
380
2.53
50 x 10
500
1000
2.00
100 x 10 (2개 병렬)
2000
3400
1.70
주목할 점: 단면적이 클수록 단위 면적당 전류 밀도(A/mm^2) 기준이 낮아지는 것을 볼 수 있습니다. 이는 열 방출 효율이 떨어지기 때문입니다.
5.2 산업현장별 실제 설계 적용 사례
**제조 설비 (대형 모터 부하):** 순간적으로 큰 전류가 흐르므로, 부스바는 순간적인 과전류를 견디고 정격 부하 시의 최대 온도 한계를 만족하도록 설계됩니다.
**데이터 센터 (UPS/PDU):** 부하 변동이 적고 장시간 연속 운전이 필수이므로 장기적인 발열 및 최대 온도 한계(T_max)가 설계의 핵심입니다. 실시간 온도 모니터링이 중요합니다.
5.3 전류 밀도 변화에 따른 부스바 손상·수명 영향 연구 사례
연구 결과, 부스바의 수명은 최대 전류 밀도보다 온도 변화에 따른 팽창/수축 주기에 더 크게 영향을 받습니다. 전류 밀도가 기준치를 초과할 경우, 부스바가 약해지고 특히 접속부에서 주기적인 온도 스트레스가 쌓여 접촉 저항 증가 → 국부 발열 심화라는 악순환을 유발하며 수명이 단축됩니다.
6. 부스바 설계 시 핵심 체크포인트
6.1 폭·두께·길이 조합 최적화 방법
동일한 단면적이라도 두께가 얇고 폭이 넓은 부스바가 표면적이 넓어 열 방출에 유리합니다. 일반적으로 두께 대비 폭의 비율을 4:1 ~ 8:1 정도로 설계하여 냉각 효과를 극대화합니다.
6.2 접촉부·연결부 설계 핵심 고려사항
부스바 시스템 발열 문제의 80% 이상은 접촉부에서 발생합니다.
**표면 처리:** 연결 전 접촉면을 깨끗이 청소하고, 산화 방지를 위해 도금(주석, 은)을 적용해야 합니다.
**체결 압력:** 볼트 체결 시 규정된 토크(Torque) 값을 준수하여 충분한 접촉 압력을 확보해야 합니다.
6.3 절연 거리·설치 위치·냉각·보호장치 연계
부스바 설계 시 인접한 부스바, 접지면과의 최소 절연 거리(Air Clearance)를 확보해야 합니다. 또한, 보호장치(차단기)와 연계하여 단락 전류 발생 시 부스바가 손상되기 전에 회로를 차단할 수 있도록 열적 한계와 차단 시간을 고려해야 합니다.
7. 부스바 온도 측정과 최신 관리 기술
7.1 온도 센서 설치 위치 및 최적 배치 요령
가장 효과적인 온도 측정 위치는 발열이 집중되는 지점, 즉 접촉부(볼트 연결부)입니다. 그 외에도 냉각 효율이 가장 낮은 '핫스팟(Hot Spot)'에 센서를 배치하여 시스템의 최대 온도를 대표하도록 해야 합니다.
7.2 IR(적외선) 기반 비접촉 온도 측정법
적외선 열화상 카메라는 정전 없이 부스바 표면 온도를 측정할 수 있는 가장 일반적인 유지보수 도구입니다. 측정 시 방사율(Emissivity) 설정이 중요하며, 코팅된 부스바는 일반 구리보다 방사율이 높아 측정 정확도가 달라질 수 있음을 유의해야 합니다.
7.3 IoT 기반 온도 데이터 모니터링 기술 및 사례
최근에는 무선 온도 센서를 부스바에 직접 부착하고, 이를 클라우드로 전송하여 실시간으로 온도 이력 및 이상 징후를 감지하는 시스템이 구축됩니다. 이는 국부적인 과열을 조기에 발견하고 예측 정비(Predictive Maintenance)를 가능하게 합니다.
8. 유지관리 및 안전 검토 가이드
8.1 허용전류·온도 모니터링 실무 절차
유지관리 시에는 최소한 연 1회 열화상 카메라를 사용하여 모든 주요 부스바 연결부의 온도를 측정해야 합니다.
**1단계:** 동일 부하를 가진 정상적인 연결부 대비 5°C 이상의 온도 차이가 발생하면 이상 징후로 판단합니다.
**2단계:** 주변 환경 온도 대비 40°C 이상 온도 상승 시 즉시 정밀 점검 및 조치를 시행해야 합니다.
8.2 과전류·국부 발열 예방을 위한 노하우
가장 확실한 예방 노하우는 접촉 압력의 주기적인 재확보(토크 재확인)입니다. 진동이나 열 스트레스로 인해 볼트가 풀리면서 접촉 저항이 증가하기 때문입니다. 또한, 새로운 부하를 연결할 때는 부스바의 남은 예비 허용전류 용량을 반드시 재산정해야 합니다.
8.3 피복재·접촉부 관리 및 전류 경로 최적화
피복재(절연 튜브 등)의 손상은 절연 파괴를 유발할 수 있습니다. 유지관리 시 피복재의 열적 손상 여부를 확인하고, 복잡하게 얽힌 전류 경로를 최대한 짧고 직선화하여 불필요한 저항 발생을 최소화해야 합니다.
9. 특수 환경·고전류 조건의 부스바 설계
9.1 대전류 부스바 설계 및 냉각 대책
수천 암페어(A) 급의 대전류 부스바는 병렬 구조를 채택하여 전류를 분산시키고 표면적을 극대화합니다. 이 경우, 액체 냉각(Water Cooling) 또는 히트파이프를 이용한 강제 냉각 시스템이 필수적으로 고려됩니다.
9.2 방폭·고온 등 특수 환경에서의 검사 기준
폭발 위험 구역(방폭 지역)이나 고온 환경에서는 부스바의 재료가 해당 환경의 온도 등급 및 내화학성을 만족해야 합니다. 검사 기준은 국제 방폭 규격에 따라 더욱 엄격한 온도 상승 한계를 요구합니다.
9.3 유니크: 복합재료 적용 첨단 부스바 기술 동향
최근에는 구리/알루미늄 대신 경량화 및 고성능화를 위해 복합재료(예: 구리-흑연 복합재)를 적용하여 기존 부스바보다 가볍고 열적 안정성이 높은 제품을 개발하는 연구가 진행 중입니다. 이는 전기차(EV) 배터리 팩 내부 전력 전달 시스템에 특히 중요합니다.
10. Q&A 섹션 (총 12문항)
1. 부스바 전류 밀도와 안전 허용치는 어떻게 산출하나요?
안전 허용치는 줄열로 발생하는 열과 부스바 표면적을 통해 방출되는 열이 평형을 이룰 때의 전류 값으로 산출합니다. 일반적으로 국제 표준(IEC, KS)에서 제공하는 단면적별 테이블을 주변 환경 조건에 맞게 보정하여 사용합니다.
2. 부스바가 과열되면 어떤 문제가 생기나요?
과열은 ① 절연재의 수명 단축 및 절연 파괴 위험, ② 부스바의 기계적 강도 저하, ③ 접촉부 저항 증가, ④ 최악의 경우 **화재**로 이어질 수 있습니다.
3. 단면적이 동일해도 재질에 따라 허용전류가 달라지나요?
네, 달라집니다. 구리는 알루미늄보다 저항이 낮고 열전도율이 높아, 동일 단면적 기준으로 구리 부스바가 알루미늄보다 약 1.3배 ~ 1.6배 높은 허용전류를 가집니다.
4. 접촉부 불량이 전류 허용에 미치는 영향은?
접촉부의 불량(느슨한 체결, 산화 등)은 해당 지점의 **접촉 저항**을 크게 증가시켜 국부적인 과열(핫스팟)을 만듭니다. 이로 인해 전체 부스바 시스템의 허용전류 용량이 접촉부의 한계로 인해 결정될 만큼 치명적인 영향을 미칩니다.
5. 온도 상승과 전류 제한은 어떻게 균형을 잡나요?
설계자는 필요한 정격 전류를 흘려보내면서도 부스바의 최대 허용 온도(예: 90°C)를 넘지 않도록 단면적과 냉각 조건을 선택합니다. 온도가 허용치를 넘으면 전류를 제한해야 하고, 전류가 높을수록 더 큰 단면적을 사용하거나 강제 냉각이 필요합니다.
6. 온도 센서 설치 위치가 중요한 이유는?
온도 센서는 시스템 전체의 **최대 온도 상승 지점(핫스팟)**을 감시해야 가장 효과적입니다. 만약 온도가 낮은 지점에 설치하면 시스템의 실제 과열 위험을 놓칠 수 있습니다. 핫스팟은 주로 접촉부나 통풍이 가장 불량한 구간에서 발생합니다.
7. 고전류 부스바에서 냉각 대책은 어떻게 구성하나요?
일반적으로 ① 강제 통풍/팬을 이용한 대류 냉각, ② 표면적을 넓히는 방열판(Heat Sink) 부착, ③ 수천 암페어 급에서는 부스바 내부에 냉각수를 순환시키는 액체 냉각 시스템을 적용합니다.
8. 단면적 부족이 초래하는 장기적 손상 징후는?
단면적 부족은 정격 운전 시 지속적인 과열을 유발하여 절연체의 수명을 단축시키고, 도체의 산화 속도를 높입니다. 이는 장기적으로 부하 변동 시 열적 스트레스로 인한 접속부 파손이나 절연 파괴로 이어질 수 있습니다.
9. KS/IEC 규격과 실제 적용에서 발생하는 차이점은?
KS는 주로 **정해진 테이블 값**을 기준으로 단면적을 선정하는 실무적 방식을 따르는 반면, IEC 61439는 배전반 내 실제 온도 상승 한계를 실험적으로 검증하는 것을 요구하여, 더 엄격하고 환경 의존적인 결과를 도출합니다.
10. 부스바 유지관리 주기는 어떻게 설정해야 하나요?
일반적인 산업 환경에서는 연 1회 열화상 검사를 권장합니다. 부하율이 높거나 진동이 심한 환경, 고온 환경에서는 6개월 주기로 단축해야 하며, 주요 보수 시에는 체결 토크를 재확인해야 합니다.
11. IoT 온도 모니터링의 실제 장점과 도전 과제는?
장점은 24시간 365일 실시간 감시와 과거 이력 분석을 통한 예측 정비입니다. 도전 과제는 무선 센서의 **배터리 수명**, 고전압 환경에서의 **통신 간섭** 및 데이터 보안 확보입니다.
12. 발열 문제를 예측·예방하는 최신 도구는 무엇인가요?
최신 도구로는 유한 요소 해석(FEA)을 이용한 열-유체 전산 시뮬레이션(CFD)이 있습니다. 이는 설계 단계에서 부스바 배치와 냉각 조건에 따른 온도 분포를 정확히 예측하여 발열 문제를 사전에 예방합니다.
11. 참고문헌 및 규격
KS D 5530 (전기설비용 동 및 동 합금 버스바)
- **재료/치수 표준:** 구리 버스바의 폭, 두께 치수, 허용오차 및 재료 특성을 규정하는 **국내 기본 표준**입니다.
ASTM B152 / B187 (Copper Busbar Specifications)
- **재료/치수 표준:** 구리 버스바의 치수, 허용오차 및 전기 전도도를 규정하는 **국제(미국) 표준**입니다.
IEC 61439-1/2 (저전압 배전반 및 버스바 시스템 규격)
- **시스템/성능 표준:** 설계된 버스바 시스템의 **온도 상승 한계**와 **허용전류 성능**을 검증하는 **국제 핵심 표준**입니다.
IEEE Std 1584 (전류 및 열 영향 분석)
- **안전 분석 표준:** **고장 전류** 발생 시 아크 플래시(Arc Flash) 위험을 분석하는 데 사용되는 표준입니다.
전기설비 안전관리 관련 국내 법규
- **법규:** 전기 설비의 설치 및 운영에 관한 법적, 안전 관리 요구사항을 규정합니다.
12. 최종 요약 및 기술적 마무리
부스바 성능 설계 핵심 요약 체크리스트
단면적과 전류 밀도:단면적이 클수록 단위 면적당 전류 밀도 기준은 낮아지는 비선형 관계임을 인지하고 최대 온도 한계를 우선적으로 고려합니다.
최대 온도 조건 (예외조건):IEC 등 국제 규격에서는 단면적이 충분하더라도 최대 허용 온도와 온도 상승 한계를 초과하면 설계가 부적합합니다. (온도 상승 검증이 최종 판단 기준입니다.)
접촉부 관리:시스템 발열의 주요 원인인 접촉부의 토크(Torque) 관리와 표면 처리를 철저히 합니다.
최신 관리:IR 온도 측정 및 IoT 기반 실시간 모니터링을 도입하여 예측 정비 능력을 확보합니다.
성공적인 부스바 설계는 단면적 계산을 넘어, 발열과 냉각의 열적 균형을 확보하는 데 달려 있습니다.
