EV vs. BEV vs. PHEV: 핵심 구동계 구조와 충전 인프라 설계 관점에서의 결정적 차이

EV vs. BEV vs. PHEV: 핵심 구동계 구조와 충전 인프라 설계 관점에서의 결정적 차이

안녕하세요, 전기차(EV) 시스템 설계 및 인프라 전문가 여러분. 최근 전기차 시장의 성장은 폭발적이지만, 정작 EV, BEV, PHEV와 같은 핵심 용어의 구동계 구조적 차이와 그에 따른 충전 인프라 설계 시의 고려 사항은 명확히 구분되지 않는 경우가 많습니다.

본 포스팅은 단순한 정의를 넘어, 이 세 가지 동력 시스템의 **핵심 구조 차이**가 충전 설계 및 장기적인 설비 운영에 미치는 **결정적인 영향**을 전문가 수준으로 분석합니다.

핵심 목차 (클릭 이동)

[메타 요약]: BEV, PHEV, HEV 핵심 구동계 구조와 충전 설계 차이점을 완벽 분석하고, 전문가를 위한 인프라 구축 및 안전 기준을 제시합니다.

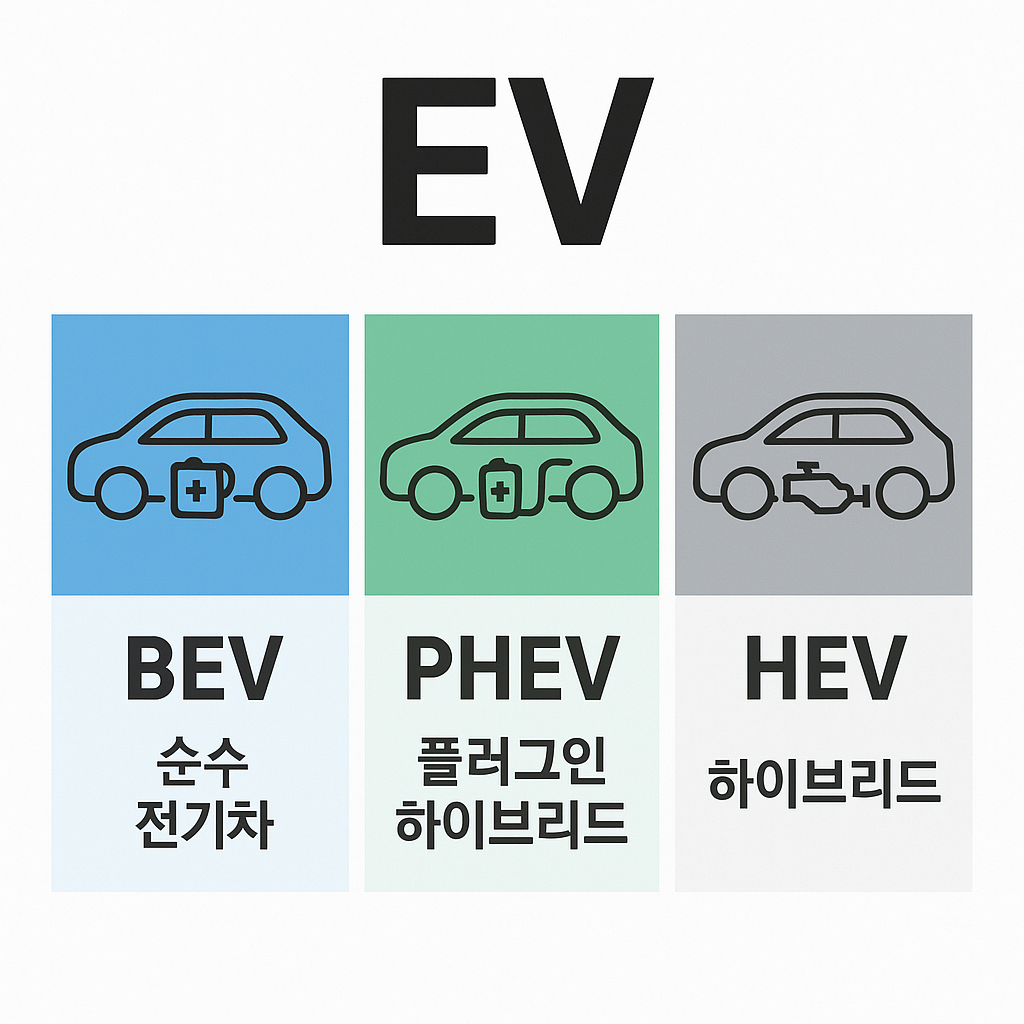

1. 들어가는 글: EV/BEV/PHEV, 용어 혼동의 종식
   • EV는 왜 광범위한 용어인가?
2. 핵심 비교: BEV, PHEV, HEV의 결정적 구조 차이
   • 순수 전기차 (BEV): 단일 동력원과 구조
   • 플러그인 하이브리드 (PHEV): 이중 동력원과 복잡성
   • 하이브리드 (HEV): 보조 동력원의 역할
3. 충전 인프라 설계 관점의 결정적 차이
   • DC 고속 충전 지원 여부 및 충전소 설계 영향
   • 완속 충전 시스템의 공통점과 제어
4. 전문가 심화 분석: 배터리 열 관리 시스템 비교
   • BEV: 고성능 전용 냉각의 중요성
   • PHEV: 엔진/배터리 통합 열 관리의 복잡성
5. 자주 묻는 질문 (Q&A): 독자들이 궁금해하는 12가지
6. 최종 요약 및 기술적 마무리
   • 참고 자료 및 규격 (SAE, IEC)

1. 들어가는 글: EV/BEV/PHEV, 용어 혼동의 종식

1.1. EV는 왜 광범위한 용어인가?

○ EV (Electric Vehicle)는 사실상 '전기 동력'을 사용하는 모든 차량을 아우르는 광범위한 상위 개념입니다. 즉, BEV, PHEV는 물론, 수소차(FCEV)나 기존의 하이브리드차(HEV)까지도 넓은 의미의 EV 범주에 속할 수 있습니다.

○ 그러나 통상적인 전기차 시장에서 EV라 함은 배터리 기반의 차량(BEV와 PHEV)을 지칭하는 경우가 많습니다. 우리는 이 세 가지, 특히 외부 충전이 가능한 두 시스템(BEV, PHEV)의 핵심 차이를 명확히 파악해야 합니다.

2. 핵심 비교: BEV, PHEV, HEV의 결정적 구조 차이

이 세 가지 차량 타입은 구동계 시스템의 배치, 부품 구성, 그리고 전력을 사용하는 방식에서 근본적인 차이를 가집니다. 특히 PHEV의 복잡성은 설계자에게 가장 큰 고민거리를 안겨줍니다.

2.1. 순수 전기차 (BEV): 단일 동력원과 구조

• **구조적 특징:** 엔진, 연료 탱크, 변속기 등 내연기관 부품이 완전히 제거되고, 대용량 배터리(Battery Pack)와 전기 모터(Traction Motor)가 구동계를 구성합니다.
• **배터리 용량:** 일반적으로 60 kWh 이상의 대용량 배터리를 사용하여 긴 주행 거리를 확보합니다.
• **장점:** 구동계가 단순하여 효율이 극대화되고, 유지보수 비용이 상대적으로 낮습니다.

2.2. 플러그인 하이브리드 (PHEV): 이중 동력원과 복잡성

• **구조적 특징:** 내연기관 엔진과 전기 모터, 그리고 충전이 가능한 중용량 배터리(8 kWh ~ 20 kWh)가 모두 탑재됩니다.
• **주요 복잡성:** 동력 전달 장치(변속기)가 엔진과 모터의 구동력을 모두 받아들여야 하므로, 클러치와 기어 시스템의 제어가 매우 복잡합니다.
• **충전:** 외부 전원(플러그)을 통한 충전이 가능하며, 엔진을 사용하지 않는 순수 전기(EV) 모드 주행이 가능합니다.

2.3. 하이브리드 (HEV): 보조 동력원의 역할

• **구조적 특징:** 엔진이 주력이고 전기 모터가 **보조** 역할을 수행합니다. 배터리 용량은 매우 작습니다 (1 kWh ~ 2 kWh 내외).
• **충전:** 외부 충전 포트가 없으며, 오직 엔진 구동이나 회생 제동을 통해서만 배터리를 충전합니다.
• **목적:** 연비 개선이 주된 목표이며, 순수 전기 모드 주행 거리는 극히 짧거나 불가능합니다.

✓ BEV, PHEV, HEV 핵심 구동계 비교 요약

구분	BEV (순수 전기차)	PHEV (플러그인 하이브리드)	HEV (하이브리드)
**주 동력원**	대용량 배터리 & 모터	배터리 & 엔진 (병렬 구동)	엔진 (모터는 보조 역할)
**외부 충전**	필수 (AC/DC 모두)	가능 (주로 AC)	불가능
**엔진 유무**	없음	있음 (발전/구동 겸용)	있음 (주 구동)
**배터리 용량**	대용량 (60 kWh 이상)	중용량 (8 ~ 20 kWh)	소용량 (1 ~ 2 kWh)

3. 충전 인프라 설계 관점의 결정적 차이

전문가들은 단순히 주차장에 충전기를 설치하는 것을 넘어, 차량 종류에 따라 **충전 전력 요구치, 체류 시간, 그리고 설비 투자 회수(ROI)**를 예측해야 합니다. 여기서 BEV와 PHEV의 차이가 명확히 드러납니다.

3.1. DC 고속 충전 지원 여부 및 충전소 설계 영향

• **BEV:** 내부 시스템이 DC 고속 충전(50 kW 이상)을 지원하도록 설계되어 있습니다. 고속 충전소의 주요 수요층이며, **장거리 이동 및 높은 회전율**을 요구합니다.
• **PHEV:** PHEV는 내부 배터리 용량이 작고, **DC/DC 컨버터 및 BMS(배터리 관리 시스템)가 DC 고속 충전을 지원하지 않도록** 설계된 경우가 대부분입니다.
• **설계 관점:** 주유소/고속도로 휴게소와 같은 **단기 충전 인프라**를 계획할 때, BEV의 수요만을 고려하여 DC 급속기를 배치해야 효율적입니다. PHEV를 위한 DC 급속기 투자는 비효율적입니다.

3.2. 완속 충전 시스템의 공통점과 제어

○ AC 완속 충전(3 kW ~ 11 kW)은 BEV와 PHEV 모두의 **주요 충전 방식**입니다. 대부분 주차장이나 주거 시설에서 야간에 이루어집니다.

○ 충전소 부하 관리(Load Management) 시스템은 PHEV 차량이 충전 완료 후에도 플러그를 제거하지 않는 경우를 대비해야 합니다. **PHEV는 BEV보다 충전 완료 시간이 짧기 때문에**, 완속 충전기의 회전율 관리에 영향을 미칩니다.

4. 전문가 심화 분석: 배터리 열 관리 시스템 비교

배터리의 수명과 안전성은 **열 관리 시스템(Thermal Management System, TMS)**에 의해 결정됩니다. 구동계가 복잡할수록 TMS의 설계 난이도와 비용이 증가합니다.

4.1. BEV: 고성능 전용 냉각의 중요성

• BEV의 TMS는 배터리 팩 전체를 최적 온도 범위(약 20°C ~ 35°C)로 유지하는 것이 주 목표입니다. 냉각수 순환, 히트펌프 등을 사용하여 열을 정교하게 관리합니다.
• **결정적 요인:** DC 고속 충전 시 발생하는 엄청난 열을 단시간에 제어해야 하므로, TMS는 고출력 냉각 성능을 요구합니다.

4.2. PHEV: 엔진/배터리 통합 열 관리의 복잡성

• PHEV는 **엔진의 폐열**과 **배터리의 열**을 모두 고려해야 합니다.
• **구조적 난이도:** 엔진 냉각 라인과 배터리 냉각 라인이 일부 공유되거나 열 교환을 수행해야 하므로, 시스템의 복잡성과 고장 가능성이 BEV보다 높습니다.
• 이는 특히 배터리 관리 시스템(BMS)이 엔진 시동 여부에 따라 냉각 전략을 실시간으로 변경해야 함을 의미합니다.

5. 자주 묻는 질문 (Q&A): 독자들이 궁금해하는 12가지

Q1. EV와 BEV는 같은 말인가요?

A: EV는 전기 구동 시스템을 가진 모든 차량(가장 넓은 개념)을 통칭하며, BEV는 EV 범주 내의 '순수 전기차'를 의미하는 좁은 개념입니다.

Q2. PHEV는 DC 고속 충전이 불가능한가요?

A: 대부분의 PHEV는 구조적/경제적 이유로 DC 고속 충전을 지원하지 않습니다. 일부 최신 모델만 제한적인 DC 충전을 지원할 뿐입니다.

Q3. BEV와 PHEV 중 어떤 차량의 유지보수 비용이 더 많이 드나요?

A: PHEV는 엔진, 변속기, 전기 모터 등 두 시스템을 모두 가지고 있어 장기적으로 부품 교체 및 정비 비용이 BEV보다 더 많이 발생할 수 있습니다.

Q4. HEV의 배터리 수명은 BEV만큼 중요한가요?

A: HEV 배터리는 용량이 작아 수명이 다해도 주행에는 큰 문제가 없으나, 연비 효율이 떨어집니다. BEV 배터리는 차량 운행의 절대적인 동력원이므로 수명이 훨씬 중요합니다.

Q5. BEV의 전비(전력 소비 효율)는 PHEV보다 항상 좋은가요?

A: 네, BEV는 엔진 구동계가 없어 구조가 단순하고 무게 효율이 높아 일반적으로 PHEV보다 전비(km/kWh)가 훨씬 우수합니다.

Q6. PHEV는 주유와 충전을 동시에 할 수 있나요?

A: 아니요, 안전상의 이유로 동시에 진행하는 것은 불가능하며, 주유소에서는 전기 충전 인프라가 제공되지 않습니다.

Q7. BEV가 PHEV보다 더 무거운가요?

A: 일반적으로 그렇습니다. BEV는 더 긴 주행 거리를 위해 PHEV(약 8~20 kWh)보다 훨씬 큰 용량의 배터리(60~100 kWh 이상)를 탑재하기 때문입니다.

Q8. 충전 인프라 설계 시 PHEV의 충전 속도가 중요한가요?

A: PHEV는 AC 완속 충전이 주를 이루며, 충전 속도보다는 **짧은 충전 완료 시간**을 고려한 충전소 회전율 관리가 더 중요합니다.

Q9. BEV의 배터리 전압은 PHEV보다 높은가요?

A: 일반적으로 BEV는 400V 또는 800V 시스템을 사용하는 반면, PHEV는 상대적으로 낮은 전압(예: 300V대)을 사용합니다.

Q10. BEV는 겨울철에 주행거리가 왜 크게 줄어드나요?

A: 낮은 온도에서 배터리의 화학 반응 속도가 느려지고, 실내 난방을 위해 전력을 소모하기 때문에 주행 거리가 감소합니다.

Q11. HEV도 충전 포트만 추가하면 PHEV가 될 수 있나요?

A: 불가능합니다. PHEV로 전환하기 위해서는 배터리 용량 증대, 충전 모듈(OBC), 충전 포트, 그리고 통합된 BMS 및 TMS의 전면적인 재설계가 필요합니다.

Q12. 전기차 충전 시 AC와 DC는 무엇을 의미하나요?

A: AC는 교류(Alternating Current)로, 차량 내부의 OBC(On-Board Charger)를 통해 DC로 변환되어 배터리에 저장됩니다. DC는 직류(Direct Current)로, 외부 고속 충전기에서 바로 배터리로 직통 충전됩니다.

6. 최종 요약 및 기술적 마무리

EV 시스템에 대한 이해는 단순히 정의 암기가 아닌, **구동계의 구조적 복잡성**과 **충전 시스템의 전력 요구치**를 분석하는 데 있습니다. BEV는 고효율의 단순함 속에서 고성능 냉각을 요구하고, PHEV는 이종 동력 시스템의 통합 제어라는 복잡성을 안고 있습니다. 전문가로서, 인프라 설계 시에는 PHEV의 **DC 충전 비지원** 및 **짧은 충전 시간**을 반드시 고려하여 설비 투자의 효율성을 극대화해야 합니다.

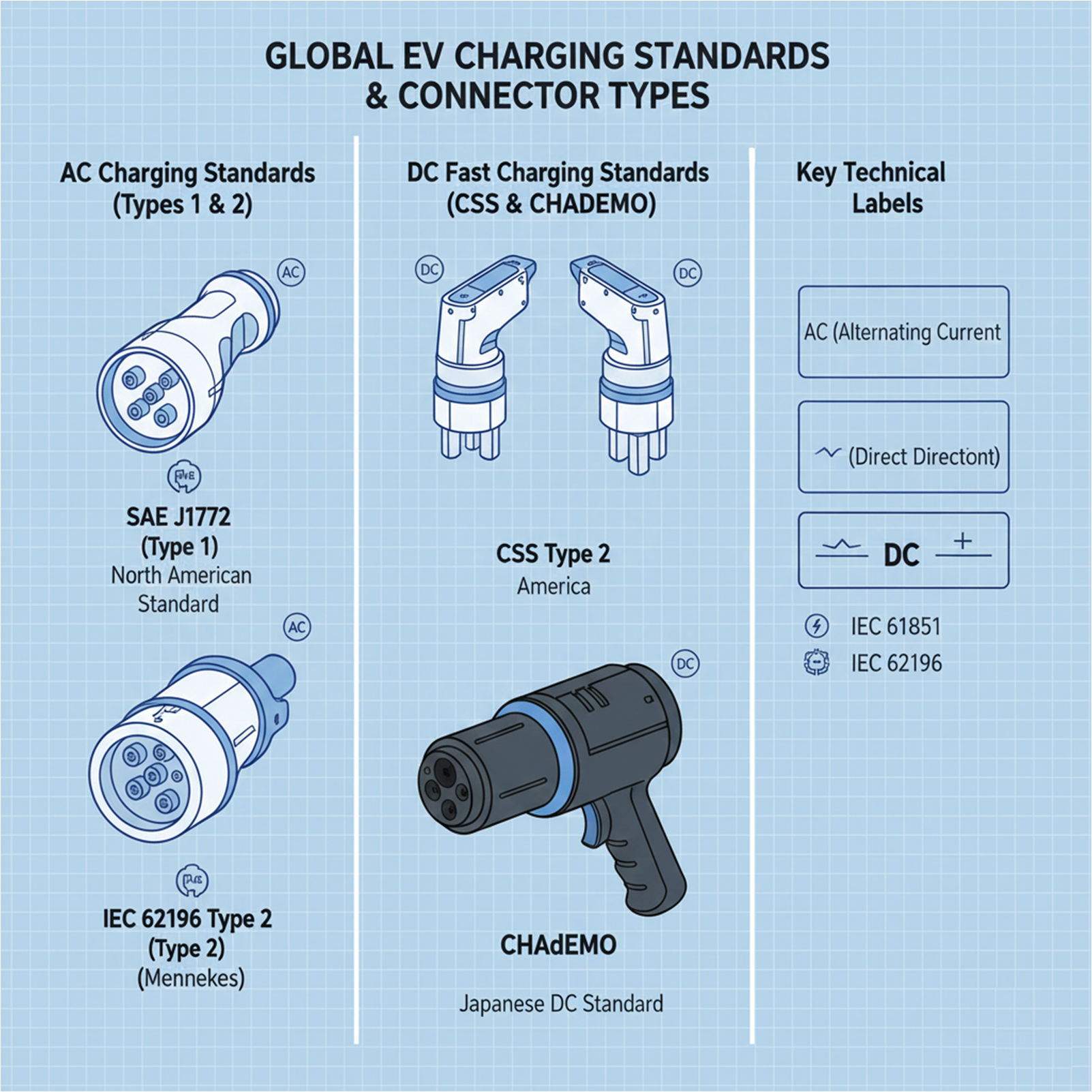

6.1. 참고 자료 및 규격 (SAE, IEC)

• **SAE J1772:** 북미 지역의 AC 충전 커넥터 및 통신 표준. 완속 충전의 핵심 규격입니다.
• **IEC 61851:** 전기차 충전 시스템의 일반 요구 사항을 다루는 국제 표준. 충전 모드(Mode 1~4)를 정의합니다.
• **IEC 62196:** 충전 커플러(커넥터)의 사양을 다루는 국제 표준. Type 1 (북미), Type 2 (유럽) 등의 기술적 근거가 됩니다.
