UN 38.3 규격의 정밀 분석

메타디스크립션: 리튬·나트륨 이온 배터리 운송 필수 규격 UN 38.3을 시험 항목부터 신기술 적용·실무 대응까지 전문가 관점에서 완전 분석합니다.

목차 요약

1. 서론: 왜 UN 38.3이 중요한가
2. UN 38.3 규격 개요 및 구성
3. 시험 항목 T1~T8 완전 해설
4. 신기술 배터리와 UN 38.3 적용
5. 실무 현장 적용 체크리스트
6. Q&A 주요 질의응답
7. 최종 요약 및 기술적 마무리
8. 세부 기술적 구조 분석
9. 시험결과 평가 및 불합격 분석
10. 차세대 배터리 기술과 규격 진화
11. 실무 문서 및 마킹 가이드라인
12. 해외 인증기관별 프로토콜 비교
13. 사례 기반 분석 (Case Study)

1. 서론: 왜 UN 38.3이 중요한가

1.1 배터리 운송 위험과 국제 규제 배경

배터리의 폭발·발화 사례가 늘면서, UN은 운송 중 안전 확보를 위한 국제 공통 시험 기준을 제정했습니다. 특히 리튬이온·리튬메탈 배터리는 항공기 화물 적재 중 화재 위험이 높아 강력한 운송 제한이 적용됩니다.

1.2 UN 38.3의 기본 개념 및 적용 범위

UN 38.3은 운송 전 셀 또는 배터리의 안전성을 보증하기 위한 필수 규격입니다. 소형 셀부터 대형 ESS 모듈까지 적용 가능하며, 최근에는 나트륨이온 배터리도 포함 논의가 활발히 이루어지고 있습니다.

2. UN 38.3 규격 개요 및 구성

2.1 국제규격 체계 내 위치

본 규격은 UN Recommendations on the Transport of Dangerous Goods의 Manual of Tests and Criteria 제38.3절에 포함되어 있습니다. IATA, ICAO, IMDG Code 등 각 운송법규의 근거가 됩니다.

2.2 대상 배터리 종류

리튬이온, 리튬메탈, 나트륨이온 등 전기화학적 에너지를 저장하는 모든 셀에 적용됩니다.

2.3 UN 번호 및 위험물 분류

배터리 유형	UN 번호	분류
리튬이온 배터리	UN3480 / UN3481	Class 9
리튬메탈 배터리	UN3090 / UN3091	Class 9
나트륨이온 배터리	적용 논의 중	추후 반영 예정

3. 시험 항목 T1~T8 완전 해설

UN 38.3의 핵심은 아래 8개 시험이며, 각 항목은 배터리 운송 중 발생 가능한 극한 상황을 모사합니다.

1. T1 고도 시뮬레이션: 저기압 상태에서의 누출 및 폭발 위험 검증
2. T2 온도 순환시험: -40~75℃ 구간을 반복해 내부 팽창·수축 반응 확인
3. T3 진동시험: 다양한 주파수대(7~200Hz)에서 구조적 안정성 평가
4. T4 충격시험: 충격 하중에 따른 변형, 누액 발생 여부 검증
5. T5 외부 단락시험: 회로 단락 시 발화 위험 확인
6. T6 충전시험: 과충전 시 내부 열폭주 가능성 측정
7. T7 강충격시험: Crush, Drop 등 기계적 손상 내성 평가
8. T8 과충전/과방전시험: BMS 제어 실패 시의 안정성 확인

3.10 Worst-Case 선정 논리

UN은 배터리 시리즈 내 가장 위험한 조합을 대표로 시험하도록 규정합니다. 즉, 최고 전압·용량·최대 셀 수를 가진 샘플이 선택됩니다.

3.11 재시험 요구 조건

설계나 제조공정 변경이 있을 경우, UN 38.3.2.3에 따라 재시험이 필수입니다.

4. 신기술 배터리와 UN 38.3 적용

4.1 나트륨이온 배터리 적용

Na-ion은 리튬보다 안정성이 높지만, 현재 UN 공식 분류 대기 상태입니다. 다만 주요 인증기관은 동일한 T1~T8 구조로 시험을 진행하고 있습니다.

4.2 전고체 및 차세대 배터리

전고체(Solid-state), Li-S, Li-Air 등은 전해질 상태 차이로 인해 별도의 온도·압력 조건이 검토 중입니다.

5. 실무 현장 적용 체크리스트

• 운송 전 반드시 Test Summary(38.3.5)를 첨부
• 포장 시 셀 보호용 절연재 적용
• 운송 문서에 ‘Dangerous Goods’ 명시
• IATA DGR에 따른 라벨 부착 확인

6. Q&A: 현장에서 자주 묻는 질문

Q1. UN 38.3 시험은 왜 필수인가요?

리튬 배터리를 상업적 목적으로 항공·해상 운송할 때는 UN 38.3 인증이 법적으로 필수입니다. 이는 국제 위험물 규정(IATA, IMDG)에 따른 최소 안전 기준으로, 인증이 없으면 운송이 불가능합니다.

Q2. 셀·모듈·배터리 팩 모두 시험 대상인가요?

네. 모든 단계가 대상입니다. 셀은 T6~T8, 팩은 일부 시험이 면제될 수 있으나, 최종 운송 단위인 배터리 팩이 반드시 UN 38.3을 통과해야 합니다.

Q3. 나트륨이온 배터리도 UN 38.3을 적용받나요?

예. 2019년 개정(Rev.7) 이후, Na-ion 배터리도 리튬과 동일하게 T1~T8 시험을 통해 안전성을 입증해야 합니다.

Q4. 시험 통과만으로 운송이 가능한가요?

아닙니다. UN 38.3은 배터리의 자체 안전성 인증일 뿐입니다. 실제 운송에는 IATA DGR / IMDG Code의 포장, 라벨, SOC, 신고 절차를 모두 충족해야 합니다.

Q5. 리튬메탈 vs 리튬이온 차이는?

리튬메탈은 UN3090/3091, 리튬이온은 UN3480/3481으로 구분됩니다. 전자는 금속 리튬 함량 기준, 후자는 Wh 용량 기준으로 평가됩니다.

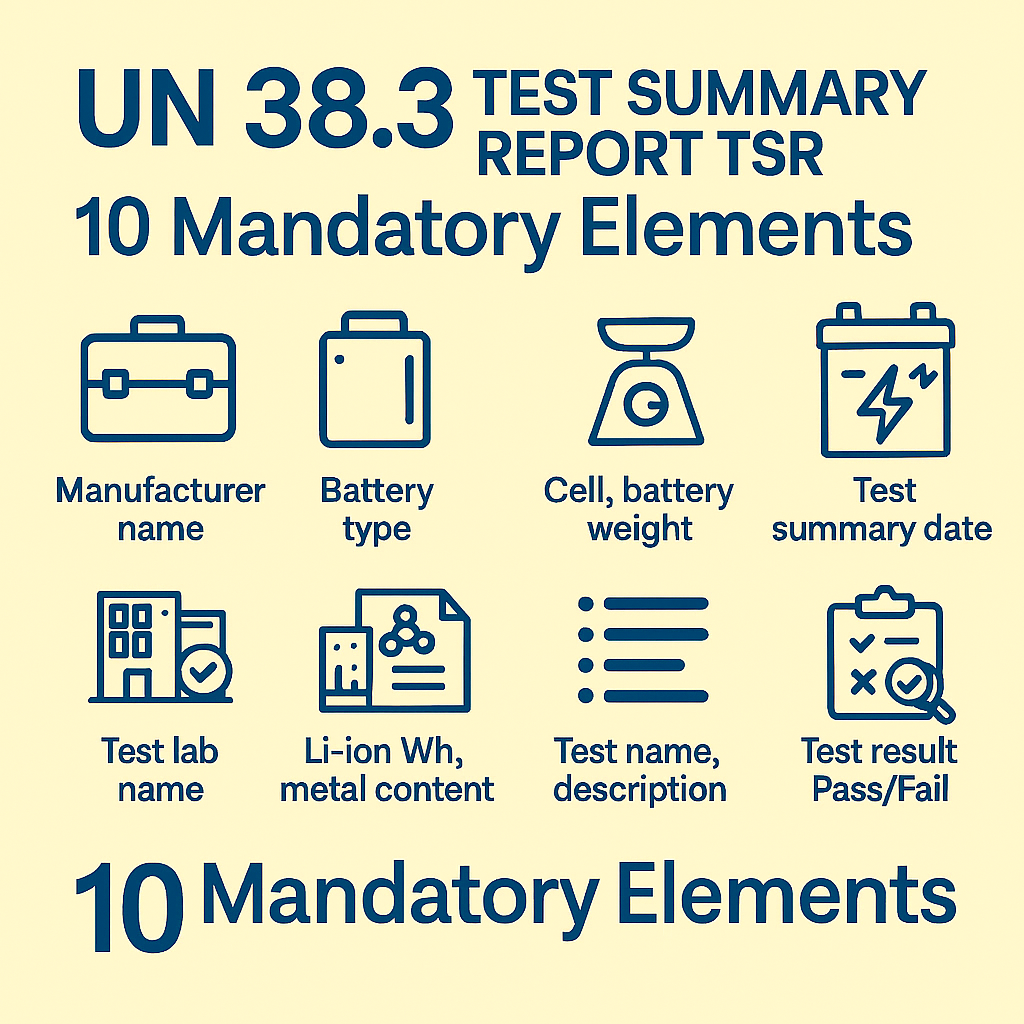

Q6. TSR(Test Summary Report)에 포함해야 할 정보는?

TSR에는 제조사·시험소·모델명·시험결과·개정이력 등 10가지 필수 항목이 포함되어야 합니다. (2020년 이후 의무화)

Q7. 수입사도 시험 자료를 제출해야 하나요?

네. 수입사(화주)도 TSR 보관·제출 의무가 있습니다. 세관·포워더 요청 시 즉시 제출해야 하며, 미제출 시 통관 지연이 발생할 수 있습니다.

Q8. 국내 운송에도 UN 38.3이 필요한가요?

해외로 향하는 항공·해상 운송에는 반드시 필요합니다. 국내 육상 운송만 하는 경우는 국내 위험물 관리법을 따릅니다.

Q9. 시험 불합격 원인 Top 2는?

① T5(단락 시험)에서 온도 170℃ 초과, ② T2(온도순환) 후 OCV 이상 변동이 가장 흔한 불합격 사유입니다.

Q10. 규격 개정 주기와 방향은?

2년 주기로 개정됩니다. 다음 Rev.9에서는 전고체·대용량 ESS를 위한 열 안전성 평가 기준이 추가될 가능성이 높습니다.

Q11. 통관 시 자주 발생하는 오류는?

SOC 30% 초과, 라벨 부착 누락, TSR 내 UN번호 불일치 등이 대표적 오류입니다.

Q12. 전고체 등 신기술 배터리는 동일 시험을 적용하나요?

현재는 기본적으로 T1~T5를 적용합니다. 액체 전해질이 없어 T6~T8의 의미가 제한적이므로, 신규 시험 방식(New Method)이 도입될 가능성이 높습니다.

7. 최종 요약 및 기술적 마무리

UN 38.3은 단순한 운송 규격이 아닌 글로벌 배터리 안전의 최소 보증선입니다. 기업은 제품 설계 단계에서부터 이를 내재화해야 합니다.

9. 세부 기술적 구조 분석

T3 진동 주파수, T5 단락 저항, SOC 조건 등 세부 변수는 시험소별로 다소 차이가 있습니다. 특히 충전 상태(SOC)는 약 50%로 규정됩니다.

10. 시험결과 평가 및 불합격 원인

실패 주요 원인 Top5는 다음과 같습니다.

1. 내압파단 (T1~T2 중 빈번)
2. 단락 시 발화 (T5)
3. 고온 변형 (T6)
4. 누액 (T4)
5. BMS 제어 오류 (T8)

11. 차세대 배터리 기술과 규격 진화

UNECE Rev.9에서는 AI 기반 열폭주 예측 시험 추가가 논의 중이며, Solid-State와 Na-ion 시험 조건 확장이 예상됩니다.

12. 실무 문서 및 마킹 가이드라인

• UN3480/81: 리튬이온, UN3090/91: 리튬메탈
• 라벨 크기 120×110mm 이상
• Test Summary에는 제조사명, 시험소명, 시험일자, 셀 모델명 필수

13. 해외 인증기관별 시험 프로토콜 비교

기관명	특징	시험 방식
TÜV Rheinland	유럽 인증 중심	IEC 기반 병행 시험
Intertek	북미 운송 인증 전문	UN/IATA 병행
SGS	아시아 지역 강세	모듈 기반 확장 시험

14. 사례 기반 분석 (Case Study)

14.1 납기 지연 사례

테스트 샘플 포장 오류로 항공 운송이 거부되어 납기가 2주 지연된 사례가 있습니다. 이처럼 서류 오류가 실제 출하 지연의 주요 원인입니다.

14.2 항공사·해운사별 수용 기준

DHL은 IATA DGR 65th 기준을, FedEx는 자체 추가 안전성 검증을 요구합니다. 해운사(K-Line, COSCO)는 포장 내 온도센서 설치를 요청하기도 합니다.

14.3 한국 수출기업의 대응 전략

국내 기업은 UN 38.3 + IEC 62133-2 + KC 인증의 삼중 체계를 갖추는 것이 안정적 수출의 핵심 전략입니다.
