1. 서론: NFPA 70(NEC)와 전기 안전의 중요성
1.1 NFPA 70(NEC) 개요와 목적
NFPA 70은 미국의 전국 화재 예방 협회(NFPA, National Fire Protection Association)에서 발행하는 전국 전기 규격(NEC, National Electrical Code)을 의미합니다. 이는 전기로 인한 화재, 감전, 폭발 등의 위험으로부터 인명과 재산을 보호하기 위한 최소한의 안전 기준을 규정하고 있습니다.
► 용어 정의: NFPA (National Fire Protection Association)
미국을 포함한 여러 국가에서 전기, 건축, 소방 분야의 안전 표준을 제정하는 비영리 단체.
1.2 AFCI와 GFCI 역할과 안전 의의
AFCI(Arc Fault Circuit Interrupter)와 GFCI(Ground Fault Circuit Interrupter)는 NEC가 요구하는 핵심 안전 장치입니다. AFCI는 전기 화재의 주범인 위험한 아크(Arc, 불꽃 방전)를 감지하고 차단하여 화재를 예방하며, GFCI는 인체 감전 사고의 원인인 누전(Ground Fault)을 감지하고 차단하여 인명을 보호하는 데 가장 중요한 역할을 합니다.
► 용어 정의: Arc Fault (아크 고장)
절연 파괴, 느슨한 연결, 손상된 배선 등으로 인해 전선 간 또는 전선과 접지 간에 발생하는 고온의 방전(스파크). 전기 화재의 주요 원인입니다.
1.3 최신 NEC 개정 트렌드와 적용 사례
NEC는 3년 주기로 개정되며, 최근 개정판들은 AFCI 및 GFCI의 설치 의무 구역을 주거용 공간에서 비주거용 상업 공간까지 지속적으로 확대하는 추세입니다. 이는 전기 안전의 중요성이 더욱 커지고 있음을 의미합니다.
2. AFCI(Arc Fault Circuit Interrupter) 이해
2.1 AFCI 정의와 동작 원리
AFCI는 전류 흐름의 패턴을 분석하여 정상적인 스위치 작동 아크(Safe Arc)와 화재를 일으킬 수 있는 위험한 아크(Hazardous Arc)를 구별합니다. 위험 아크는 특정한 주파수 성분과 불규칙적인 전류 파형을 가지며, AFCI는 이 신호를 감지하면 즉시 회로를 차단합니다.
► 용어 정의: AFCI (Arc Fault Circuit Interrupter)
배선이나 기기 내부에서 발생하는 아크 고장을 감지하여 회로를 차단함으로써 전기 화재를 예방하는 장치입니다.
2.2 NEC 요구 사항: 설치 위치와 조건 (Article 210.12)
NEC의 Article 210.12는 AFCI의 설치 의무 구역을 상세히 명시합니다. 주요 주거용 건물 내에서는 침실(Bedrooms)을 시작으로 현재는 거실, 식당, 주방, 서재, 복도 등 대부분의 주거 공간에 AFCI 보호를 요구하고 있습니다.
► NFPA 70 주요 절: AFCI
- Article 210.12(A) ~ (C): 주거 단위(Dwelling Unit)의 AFCI 보호 요구사항 및 적용 범위
- Article 240.6(A): 주차장 및 차고 등 비주거용 공간으로 AFCI 의무 확장 (최신 NEC 개정 트렌드)
2.3 유니크 포인트: 실제 누전/아크 사례 기반 트러블슈팅
AFCI 트립의 흔한 원인은 느슨한 전선 결합, 콘센트의 노후화, 손상된 코드 등입니다. 오작동(Nuisance Tripping)이 발생할 경우, 먼저 해당 회로에 연결된 모든 기기를 분리하고, 전선 연결 부위의 조임 상태를 확인하는 것이 실무 트러블슈팅의 기본입니다.
2.4 AFCI 설치 시 고려사항과 유지보수
AFCI의 종류(Branch/Feeder AFCI, Outlet AFCI)에 따라 보호 범위가 달라지므로 설치 환경에 맞는 제품을 선택해야 합니다. 정기적인 'Test' 버튼 작동을 통한 기능 점검이 필수입니다.
2.5 아크 감지 알고리즘 및 필터링 기술
AFCI의 핵심 기술은 정상 아크 (예: 모터의 브러시 스파크, 전등 스위치 On/Off 시 스파크)와 위험 아크를 구분하는 데 있습니다.
- 주파수 분석: 위험 아크는 특정 대역의 광대역(Broadband) 고주파 노이즈를 생성합니다. AFCI는 이를 감지 필터링합니다.
- 전류 파형 변동: 전류 파형의 불규칙한 'Zero-Crossing' 전후 변동을 분석하여 직렬/병렬 아크를 식별합니다.
2.6 AFCI 트립(Trip) 메커니즘의 정량적 기준 (UL 1699)
AFCI의 성능 기준은 UL 1699(Standard for Arc-Fault Circuit-Interrupters)에 의해 규정됩니다. 이 규격은 AFCI가 특정 최소 아크 에너지 및 아크 지속 시간 내에 반드시 트립되어야 하는 정량적 기준을 제시하여 신뢰성을 확보합니다.
3. GFCI(Ground Fault Circuit Interrupter) 이해
3.1 GFCI 정의와 동작 원리
GFCI(Ground Fault Circuit Interrupter)는 **선(Line) 전류**와 **중성(Neutral) 전류**를 지속적으로 비교하여 그 차이를 감지하는 장치입니다. 정상적인 회로에서는 전류가 부하를 거쳐 선을 통해 나간 만큼 중성선을 통해 정확히 돌아와야 합니다. 따라서 두 전류의 차이인 **잔류 전류**는 **0**이어야 합니다.
(정상 상태) 선 전류 (예: 5A) - 중성 전류 (예: 5A) = 잔류 전류 (0A)
그러나 누전(Ground Fault)이 발생하면, 일부 전류(누설 전류)가 인체나 접지(대지)를 통해 회로 밖으로 새어 나가게 됩니다. 이 누설 전류 때문에 중성선으로 돌아오는 전류가 선 전류보다 작아지게 되고, GFCI는 이 **0이 아닌 잔류 전류**를 감지하여 회로를 즉시 차단합니다.
(누전 상태) 선 전류 (예: 5A) - 중성 전류 (예: 4.995A) = 잔류 전류 (0.005A 또는 5mA)
► 용어 정의: GFCI (Ground Fault Circuit Interrupter)
접지(대지)를 통한 누설 전류(Ground Fault Current)를 감지하여 회로를 차단함으로써 감전 사고를 예방하는 장치입니다.
3.2 NEC 요구 사항: 습기 지역, 주방, 욕실 적용 (Article 210.8, 210.52)
NEC의 Article 210.8은 GFCI 보호가 필수적인 구역을 명시합니다. 주로 습기가 있는 지역인 욕실, 주방 카운터, 옥외 콘센트, 차고, 지하실, 세탁실 등 인체 감전 위험이 높은 장소에 설치를 의무화합니다.
► NFPA 70 주요 절: GFCI
- Article 210.8(A) ~ (E): 주거용 및 비주거용 건물의 GFCI 보호 의무 구역 (습기, 물 근처 지역)
- Article 210.52(B): 주방 콘센트의 GFCI 요구사항
3.3 유니크 포인트: AFCI와 GFCI 혼용 시 안전 시나리오

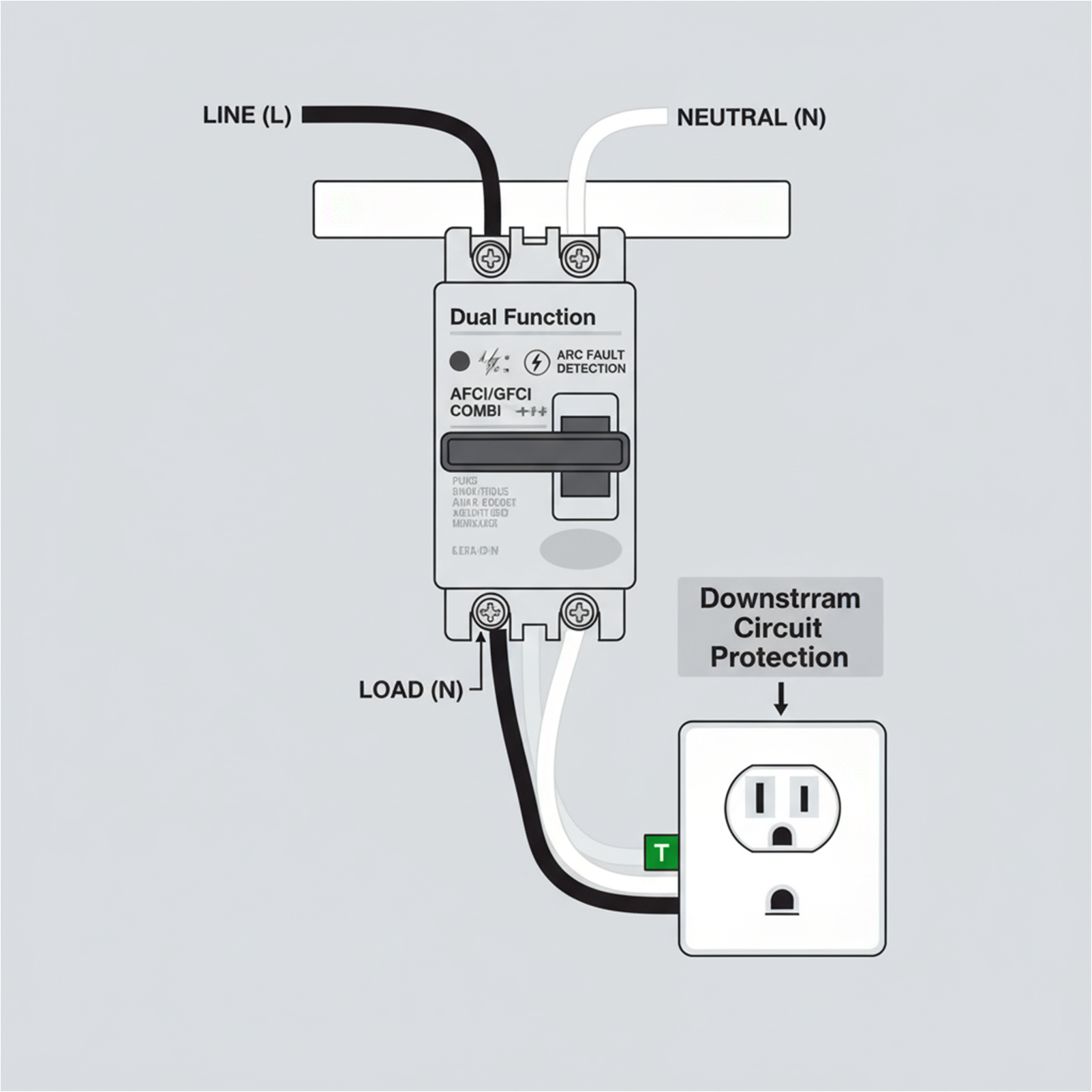

주방이나 세탁실처럼 AFCI와 GFCI 요구 사항이 중복되는 구역에서는 AFCI/GFCI 콤보 장치(Dual Function Circuit Interrupter)를 사용하거나, 분기회로 차단기에 AFCI를 설치하고 회로 말단 콘센트에 GFCI를 설치하여 이중 보호 체계를 갖출 수 있습니다.
3.4 설치와 유지보수 실무 가이드
GFCI는 월 1회 'Test' 버튼을 눌러 정상 작동 여부를 확인하는 것이 중요합니다. 설치 시에는 부하(Load) 측과 라인(Line) 측 연결을 혼동하지 않도록 주의해야 하며, 이는 오작동 및 안전 문제의 주요 원인이 됩니다.
3.5 GFCI 트립 전류 및 트립 시간의 정밀 분석
GFCI의 동작 원리는 차동 변류기(Differential Current Transformer)를 통해 누설 전류를 감지하는 것입니다. 인명 보호를 위해 트립 기준은 매우 엄격합니다.
- 트립 전류: 4 mA ~ 6 mA (일반적으로 5 mA ± 1)의 누설 전류가 감지되면 동작해야 합니다.
- 트립 시간: 감전 치사율을 줄이기 위해 누설 전류 감지 후 0.025초 이내(25ms)에 회로를 차단해야 합니다.
► 용어 정의: 차동 변류기 (Differential Current Transformer)
GFCI 내부에 있으며, 흐르는 전류의 합이 0이 되어야 한다는 키르히호프의 법칙을 이용합니다. 선/중성선 전류의 차이를 감지하는 센서입니다.
3.6 장비 보호용 GFPE(Ground-Fault Protection of Equipment)와의 비교
GFCI는 인명 보호(5 mA)가 주 목적이지만, GFPE는 장비 보호(Equipment Protection)가 목적입니다.
| 구분 | GFCI (인명 보호) | GFPE (장비 보호) |
|---|---|---|
| 목표 | 감전 사고 예방 | 전기 설비 및 장비 손상 방지 |
| 트립 전류 | 5 mA ± 1 (매우 낮음) | 30 mA, 100 mA, 1 A 등 (상대적으로 높음) |
| 주요 적용 | 습기/물 근처 콘센트 | 고전류 장비, 변압기 2차 측 등 (NEC Article 230.95) |
4. AFCI vs. GFCI 비교
4.1 기술적 차이점: 아크 감지 vs. 누전 감지

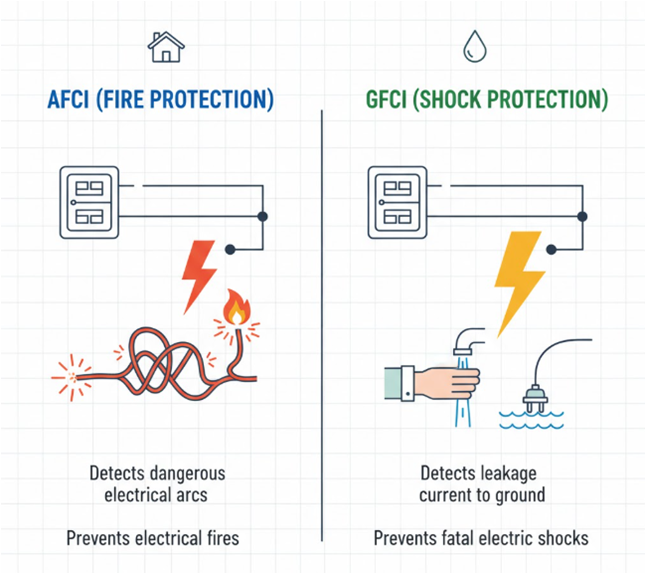

가장 근본적인 차이는 보호 대상입니다. AFCI는 전류 파형 분석을 통해 화재 위험을 감지하고, GFCI는 전류 차동 감지를 통해 감전 위험을 감지합니다. 이 두 장치는 서로 다른 유형의 위험으로부터 보호하기 위해 개발되었습니다.
4.2 설치 환경별 선택 기준
AFCI는 주로 건조한 생활 공간에, GFCI는 습기나 물이 있는 곳에 설치됩니다. NEC는 각 환경에 따라 필수 설치 요구사항을 명확히 구분하고 있습니다.
4.3 혼용 및 통합 보호 사례
두 장치 모두 필요한 곳(예: 주방 카운터 콘센트)에서는 콤보 AFCI/GFCI 차단기를 설치하여 이중 보호를 제공하는 것이 가장 효율적입니다.
4.4 실제 사고 예방 효과 비교
미국 내 통계에 따르면 AFCI 도입 후 주거용 전기 화재 발생률이 크게 감소했으며, GFCI는 도입 이후 가정 내 감전 사망 사고를 획기적으로 줄이는 데 기여했습니다.
5. NEC 설치 및 시험 기준
5.1 필수 시험 항목과 인증 규격
AFCI는 UL 1699, GFCI는 UL 943 인증을 받아야 합니다. 현장 설치 후에는 차단기 또는 콘센트의 'Test' 버튼을 눌러 정상적인 트립(Trip) 동작을 반드시 확인해야 합니다.
5.3 실무 팁: 설치 오류 방지 체크리스트
► 설치 오류 방지 실무 체크리스트
- 라인(Line) 측과 부하(Load) 측 전선 연결 극성 확인 (GFCI 오작동의 주범)
- AFCI/GFCI 터미널 나사 권장 토크 확인 및 체결
- 도체 손상 방지를 위해 나사 조임 전 전선 피복 끝단 정리
- 콤보 장치 사용 시, 후단에 일반 콘센트 사용 여부 확인
5.4 전류 제한형 차단기(CLCB)와의 보호 연동
전류 제한형 차단기(Current Limiting Circuit Breaker, CLCB)는 AFCI/GFCI와는 보호 목적이 다릅니다. CLCB는 주로 단락(Short Circuit) 및 과부하 시 발생하는 큰 전류를 빠르게 차단하여 설비 손상을 최소화합니다. AFCI/GFCI는 누설/아크 결함을 차단하며, 이들 보호 장치 간의 협조(Coordination)가 완벽한 전기 안전 시스템 구축의 핵심입니다.
5.5 현장 트립 시험 장비(Tester)의 원리와 한계
현장 트립 테스터는 AFCI/GFCI에 강제적으로 규격 누설 전류를 흘려보내거나 모의 아크 신호를 생성하여 트립 동작을 유발하는 방식으로 작동합니다. 하지만, 이는 장치 자체의 기능 점검일 뿐, 벽 내부 배선의 절연 상태나 아크 가능성을 완전히 진단하지는 못한다는 한계가 있습니다.
6. Q&A: AFCI·GFCI 실무 FAQ
6.1 AFCI 설치 의무 구역은 어디인가요?
▶ 주거용 건물의 거의 모든 거주 가능 구역(침실, 거실, 복도, 식당 등)이 NEC Article 210.12에 따라 의무 설치 구역입니다. 다만, 욕실, 차고 등 GFCI 의무 구역은 AFCI 의무 구역에서 제외될 수 있습니다.
6.2 GFCI 설치 기준과 예외 사항은?
▶ 물이나 습기와 접촉 가능성이 높은 모든 구역(욕실, 주방 카운터, 옥외, 지하실 등)은 NEC Article 210.8에 따라 GFCI를 설치해야 합니다. 예외 사항은 매우 제한적이며, 주로 장비의 정상 작동상 누설 전류가 발생하는 특정 영구 설치 장비에 한해 코드 기준을 따라야 합니다.
6.3 AFCI와 GFCI 혼용 가능한가요?
▶ 네, 가능합니다. 요구 사항이 중복되는 구역(예: 주방 카운터)에는 AFCI와 GFCI 기능을 모두 가진 콤보(Dual Function) 차단기 또는 콘센트를 설치해야 합니다.
6.4 AFCI 차단이 지속될 경우 점검 순서는?
▶ 1단계: 모든 부하 분리 후 차단기 복구 시도. 2단계: 복구 성공 시, 부하를 하나씩 연결하며 트립 원인 기기 식별. 3단계: 특정 기기가 원인이 아닌 경우, 배선 연결 상태 점검 및 절연 저항 측정.
6.5 AFCI/GFCI 테스트 주기
▶ GFCI는 최소 월 1회, AFCI는 최소 월 1회 또는 제조사 권장 주기에 따라 테스트 버튼을 눌러 점검해야 합니다.
6.6 설치 비용 및 인증 기준
▶ AFCI/GFCI 장치 자체의 비용은 일반 차단기나 콘센트보다 높습니다. 반드시 UL 1699(AFCI), UL 943(GFCI) 인증 마크를 확인해야 합니다.
6.7 AFCI/GFCI 차단 동작과 실제 사고 예방
▶ AFCI는 절연체의 열화로 인한 화재 위험을 줄여주고, GFCI는 누설 전류가 인체의 심장 근육에 치명적인 영향을 주기 전에 전류를 차단합니다. 두 장치 모두 실제 전기 사고 예방에 필수적입니다.
6.8 최신 NEC 개정사항 반영 방법
▶ 전기 공사는 해당 지역에서 채택한 최신 NEC 코드를 따라야 합니다. 실무자는 NFPA 또는 UL 교육을 통해 최신 개정된 Article 210.8 및 210.12의 확대 적용 범위를 지속적으로 숙지해야 합니다.
6.9 설치 후 유지보수 시 주의사항
▶ 전구를 교체하거나 배선 작업을 할 때 전원을 반드시 차단해야 합니다. AFCI/GFCI에 표시된 LED 상태 표시등을 주기적으로 확인하여 장치 자체의 고장을 점검해야 합니다.
6.10 해외 규격과 NEC 비교
▶ NEC는 미국 표준이지만, **IEC(국제 전기 표준 회의)**의 규격(예: **IEC 60364-4-41**의 **RCD**)도 유사한 누전 보호 기능을 규정하고 있습니다. NEC가 더 광범위하게 AFCI를 의무화하는 경향이 있습니다.
7. 고장 진단 및 문제 해결 가이드
7.1 AFCI/GFCI 오작동 원인 분석
오작동(Nuisance Tripping)은 주로 세 가지로 분류됩니다.
- 설치 오류: 라인/부하 역결, 중성선(Neutral)과 접지선(Ground)의 부적절한 연결.
- 기기 특성: 모터, 형광등 안정기, 오래된 전자 장비의 정상적인 누설 또는 아크 신호가 AFCI/GFCI 민감도에 의해 오인식.
- 일시적 결함: 순간적인 전압 변동 또는 습기 유입.
7.2 현장 실전 진단법 및 트러블슈팅 프로세스
트립 발생 시, 1단계: 해당 회로의 모든 부하 분리, 2단계: 차단기 복구, 3단계: 부하를 하나씩 연결하며 트립 원인 기기 식별 순서로 진단합니다. AFCI의 경우, 차단기가 트립 이유를 표시하는 진단 코드를 제공하는 경우가 많습니다.
7.3 유지보수 자동화툴과 진단 장비 활용법
전문가들은 절연 저항 측정기(Megger)를 사용하여 배선 절연 상태를 진단하고, 특수 AFCI/GFCI 테스터를 사용하여 정확한 트립 전류/시간을 측정하여 장치의 성능을 확인합니다.
8. 안전 규격 비교 및 글로벌 적용 사례
8.1 UL 1699/AFCI, UL 943/GFCI 규격 세부 차이
UL 1699는 AFCI의 아크 감지 및 차단 성능에 대한 상세한 시험 절차와 기준을 규정하며, 특히 위험 아크와 정상 아크를 구별하는 필터링 기술의 정확도를 요구합니다. UL 943은 GFCI의 누설 전류 감지 민감도(5 mA)와 차단 시간(25 ms)에 중점을 둡니다.
8.2 IEC, EN, JIS 등 해외 표준과 NEC 비교
NEC는 미국 중심이지만, 유럽의 IEC(국제 전기 표준 회의) 규격은 RCD(Residual Current Device)를 통해 누전 보호를 규정합니다. RCD의 종류는 AC형(교류 누설 감지), A형(펄스 직류 및 교류 감지), B형(모든 주파수, 평활 직류 감지) 등으로 세분화되며, 이는 NEC의 GFCI/GFPE보다 더 다양한 누설 전류 형태를 다룹니다.
► 용어 정의: RCD (Residual Current Device)
IEC 및 유럽 표준에서 사용되는 누전 차단 장치에 대한 포괄적인 용어. NEC의 GFCI와 유사하며, 잔류 전류(Residual Current)를 감지하여 차단합니다.
9. 설치 실무 매뉴얼: 최신 NEC 코드 반영
9.1 배선 계획과 AFCI/GFCI 최적 배치 방안
배선 계획 시, AFCI/GFCI가 설치되는 분기 회로의 보호 범위를 명확히 표시하고, 특히 콤보 장치의 경우 보호 대상 구역 내 모든 콘센트를 연결하여 최대 보호 효과를 달성하도록 설계해야 합니다.
9.2 시공 시 피해야 할 일반적 실수 및 예방책
가장 흔한 실수는 중성선을 공통으로 사용하거나(특히 GFCI의 경우), AFCI 차단기에서 부하 측 중성선을 차단기 터미널에 연결하지 않고 분전반 중성선 바에 연결하는 것입니다. 이 경우 AFCI가 트립되거나, 누전/아크 보호 기능이 상실됩니다.
9.3 현장 테스트 시 체크리스트 및 보고서 작성법
설치 완료 후, 다음 사항을 포함하는 설치 및 시험 보고서를 작성합니다.
► 설치 완료 체크리스트
- 설치 장소: (예: 주방 카운터, 침실 1)
- 장치 유형: (예: AFCI/GFCI 콤보 차단기)
- 트립 시험 결과: (예: Test 버튼 정상 작동)
- 인증 규격: (예: UL 1699 & UL 943 마크 확인)
- NEC 절 명시: (예: Article 210.8(A)(6) 충족 확인)
10. 최종 요약 및 기술적 마무리
10.1 AFCI/GFCI 핵심 비교 요약
AFCI는 화재 예방, GFCI는 감전 예방이라는 명확히 구분되는 안전 목표를 가집니다. 현대의 전기 설비는 이 두 가지 보호 장치를 모두 통합해야만 NEC가 요구하는 수준의 인명 및 재산 안전을 확보할 수 있습니다.
10.3 참고문헌 및 규격: NFPA 70, UL 1699, UL 943
본 포스팅의 모든 내용은 다음 공식 기술 규격을 기반으로 작성되었습니다.
- NFPA 70 (NEC): The National Electrical Code (최신 개정판 참조)
- UL 1699: Standard for Arc-Fault Circuit-Interrupters
- UL 943: Standard for Ground-Fault Circuit-Interrupters
