ESS 배터리 선택과 이해: 구조·원리·성능·열관리·경제성·재활용 총정리
ESS 배터리 선택과 이해: 구조·원리·성능·열관리·경제성·재활용 총정리
목차
1. 서론: ESS 배터리의 중요성과 선택 기준
에너지 저장 시스템(ESS)의 핵심 구성 요소는 배터리입니다. ESS의 성능과 안전성은 선택된 배터리의 종류, 품질, 설치 및 운영 환경에 따라 크게 좌우됩니다. 국내외 시장 동향을 분석하고 전문가 관점에서 배터리 선택의 중요성을 이해하는 것이 ESS 운영의 시작점입니다.
국내 ESS 시장은 신재생 발전 연계, 피크 전력 삭감, 전력 안정화 등의 이유로 빠르게 성장하고 있으며, 글로벌 시장 역시 대규모 전력망 통합을 위한 ESS 수요가 증가하고 있습니다.
본 포스팅에서는 ESS 배터리 구조, 원리, 성능, 열관리, 실패사례, 경제성, 재활용까지 전문가 시각에서 분석하고, 실제 선택 및 운영 시 필요한 종합 가이드를 제공합니다.
2. ESS 시스템 전체 구성도 및 역할
2.1 배터리, PCS, BMS, EMS, Cooling System 상관관계
ESS는 단순히 배터리만 있는 시스템이 아니라, Power Conversion System(PCS), Battery Management System(BMS), Energy Management System(EMS), Cooling System으로 통합되어 운영됩니다. 각 구성 요소의 역할과 상호 연관성을 이해하는 것이 필수적입니다.
배터리는 에너지를 저장하고, PCS는 전력을 변환하며, BMS는 안전성을 관리하고, EMS는 전체 운영을 최적화합니다. Cooling System은 열관리와 화재 예방의 핵심 역할을 수행합니다.
2.2 충·방전 흐름과 AC/DC 변환 과정
ESS에서 전력은 배터리 셀 단위에서 직류(DC)로 저장되며, PCS를 통해 교류(AC)로 변환되어 공급됩니다. 충·방전 효율과 손실을 최소화하기 위해 설계 단계에서 전력 흐름 최적화가 중요합니다. 이를 통해 피크 전력 삭감 및 전력망 안정화가 가능합니다.
2.3 ESS에서 인버터(PCS)·에너지관리시스템(EMS)의 실질 역할
PCS는 배터리와 전력망 간 변환을 담당하며, EMS는 에너지 최적 운영, 피크 전력 제어, 신재생 연계 운용 등을 수행합니다. 시스템 통합 관점에서 배터리 선택과 설치 환경은 EMS 전략과 밀접하게 연결됩니다.
3. ESS 배터리의 구조와 작동 원리
3.1 배터리 셀, 모듈, 팩 구조
배터리는 셀 단위로 구성되며, 다수 셀을 묶어 모듈을 구성하고, 여러 모듈이 배터리 팩을 형성합니다. 각 단계에서 전압, 전류, 용량이 통합 관리됩니다. 셀 단위 설계는 안전성과 수명에 직접적인 영향을 미치며, 모듈 및 팩 설계는 열 관리와 효율에 큰 영향을 줍니다.
3.2 전압, 전류, 용량의 관계
배터리 용량은 Ah 단위로 표현되며, 배터리 팩의 총 에너지량은 전압과 곱하여 계산합니다. 효율적인 운용을 위해 BMS는 충·방전 상태를 실시간 모니터링하고, 과충전 및 과방전을 방지합니다.
3.3 BMS(Battery Management System) 역할
BMS는 배터리 안전성 확보, 과충전 및 과방전 방지, 셀 밸런싱, 상태 추정(State of Charge, State of Health)을 담당합니다. 최신 BMS는 IoT 연계로 실시간 원격 모니터링 기능도 제공합니다.
3.4 열관리 시스템(TMS: Thermal Management System)의 중요성 및 종류
배터리 성능과 안전성은 열 관리에 직접적인 영향을 받습니다. 공랭식, 수랭식, Phase Change Material(PCM) 기반 냉각 방식 등 다양한 열관리 시스템이 있으며, 배터리 구조와 설계에 따라 최적 방식을 선택해야 합니다.
실제 현장 운영에서는 냉각 효율, 설치 환경, 유지보수 편의성, 비용 등 다양한 요소를 종합적으로 고려해야 하며, TMS 설계가 미흡할 경우 화재 및 열 폭주(Thermal Runaway) 위험이 증가합니다.
4. ESS 배터리의 주요 성능 지표
4.1 에너지 밀도와 출력 밀도
배터리 성능 평가는 에너지 밀도(Wh/kg)와 출력 밀도(W/kg)를 중심으로 진행됩니다. 에너지 밀도가 높을수록 장기 운용에 유리하며, 출력 밀도가 높을수록 순간 피크 부하 대응에 적합합니다.
4.2 사이클 수명과 효율성
사이클 수명은 배터리가 완전 충·방전할 수 있는 횟수를 의미하며, ESS 운영 비용과 직접 연결됩니다. 효율성(Efficiency)은 충·방전 손실을 포함한 전력 변환 효율을 평가하며, BMS와 PCS 최적화가 효율 향상에 필수적입니다.
4.3 안전성 기준 및 인증
UL 9540, IEC 62619 등 국제 인증은 배터리 안전성과 화재 방지 설계를 검증합니다. 국내 인증과 연계해 실제 설치 환경에 맞는 안전 설계를 수행해야 합니다.
4.4 열관리·소화 시스템 설계
셀 온도 편차를 최소화하고 Thermal Runaway를 예방하기 위한 냉각 설계가 필수적입니다. 공랭/액랭/PCM 방식 비교, 화재 대응 기술(NFPA 855, UL9540A) 적용이 중요합니다. 열관리 미흡 시 화재 발생 가능성이 크게 증가하며, 안전 설계는 투자 대비 핵심 요소입니다.
5. ESS 배터리의 실패사례 분석
5.1 국내외 주요 화재 및 고장 사례
2023~2025년 사이 발생한 주요 ESS 화재 사례를 분석하면, 대부분 열 폭주 및 냉각 시스템 미흡으로 인해 발생했습니다. 이를 통해 설계 및 운영 단계에서 안전 관리의 중요성을 확인할 수 있습니다.

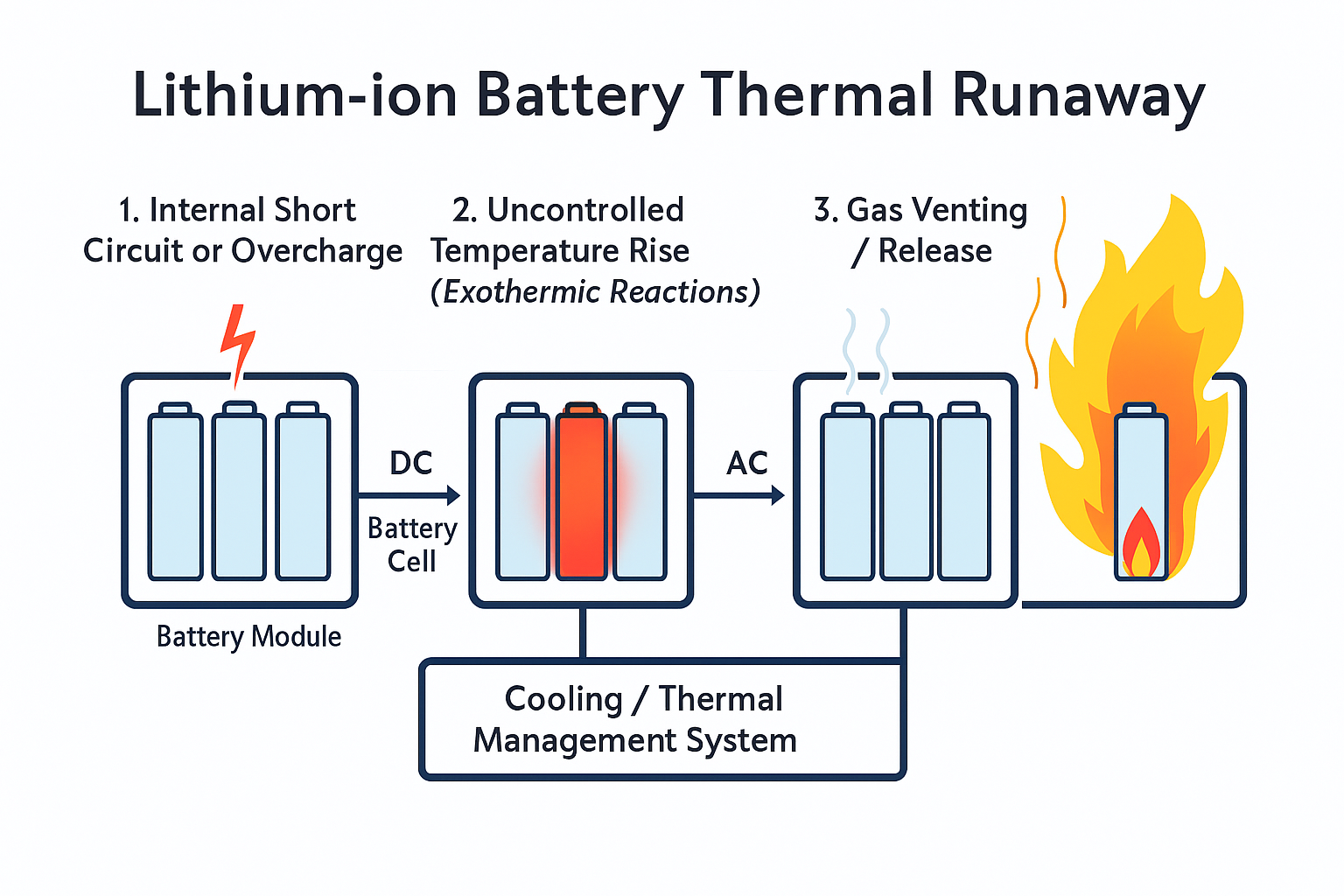

5.2 열 폭주(Thermal Runaway) 메커니즘과 확산 방지 기술
열 폭주는 배터리 내부 단락이나 외부 온도 상승으로 시작되며, 인접 셀로 확산될 수 있습니다. 적절한 TMS, BMS, 화재 센서 및 차단 장치를 통해 확산을 방지해야 합니다.
5.3 예방을 위한 설계 및 운영 전략
배터리 간격, 냉각 경로 설계, 소화 시스템, 실시간 모니터링을 포함한 설계와 운영 전략이 필수적입니다. 정기적인 점검과 예방 유지보수가 사고를 미연에 방지합니다.
6. ESS 배터리 기술 동향과 미래 전망
6.1 리튬 이온 배터리 한계와 대안 기술
전고체 배터리, Flow Battery, Na-ion 배터리 등이 ESS 장기 저장용 대안으로 연구 중입니다. 각 기술별 장단점을 평가하여 향후 적용 가능성을 분석합니다.
6.2 스마트 그리드와 통합 기술
ESS와 태양광, 풍력 발전, 전력망을 연계해 실시간 수요 대응 및 피크 관리가 가능해집니다. AI 기반 EMS 제어와 빅데이터 분석 기술이 적용되며, 효율과 안정성이 높아집니다.
6.3 배터리 수명 종료(EOL) 관리 및 재활용 기술
Second-Life 배터리 활용, 재활용 공정, 순환 경제 관점에서 ESS의 지속 가능성을 높이는 기술이 중요합니다. 재활용 기술과 정책 연계를 통해 자원 효율을 극대화할 수 있습니다.
7. ESS 배터리 선택 가이드: 전문가의 조언
7.1 용도별 배터리 선택 기준
- 가정용: 소규모 용량, 안전성 우선
- 상업용: 피크 삭감, 신재생 연계
- 산업용: 고출력, 장기 운용 가능성
7.2 설치 환경 및 열 관리를 고려한 시스템 설계 최적화
냉각 경로, 통풍, 외부 온도 영향 고려, TMS 및 화재 예방 장치 설계. 열관리 최적화가 ESS 안전성과 효율성을 좌우합니다.
7.3 ESS 경제성 분석: CAPEX, OPEX, 설치 수익 모델(ROI) 분석7.4 ESS 설치의 수익 모델: 피크 삭감, 신재생 연계 및 ROI 분석
피크 전력 삭감을 통한 전력 요금 절감, 태양광/풍력과 연계한 발전 효율 극대화, 배터리 사이클 최적화 등을 통해 투자 회수 기간(ROI)을 분석합니다. 국가별, 용도별 인센티브 및 정책 연계도 고려해야 합니다.
7.5 유지보수 및 장기 운용 전략
정기적인 셀 밸런싱, 냉각 시스템 점검, BMS 소프트웨어 업데이트 등 유지보수가 ESS 수명과 안전성에 직접적인 영향을 줍니다. 장기 운용을 위한 데이터 기반 운영 전략이 필수입니다.
8. 글로벌 및 국내 ESS 배터리 기업 비교
ESS 시장에서 경쟁력을 가진 기업들은 기술력, 안전성, 가격 경쟁력, 서비스 품질을 종합적으로 평가해야 합니다.
| 기업 | 주요 제품 | 특징 | 안전성 인증 |
|---|---|---|---|
| LG Energy Solution | Li-ion Module | 높은 에너지 밀도, BMS 기술 우수 | UL9540A, IEC62619 |
| Samsung SDI | Li-ion Pack | 장기 수명, 열관리 최적화 | UL9540, IEC62619 |
| BYD | LFP Battery | 안전성 높음, 경제적 | UL9540A, CE |
| CATL | NCM, LFP | 대용량 상업용, 글로벌 공급망 | UL9540A, IEC |
| ESS 전문 스타트업 | 맞춤형 배터리 솔루션 | 특화 설계, 현장 맞춤형 서비스 | 국내 안전 인증 |
9. FAQ
Q1. ESS 배터리는 어떤 종류가 있나요?
A1. 주로 리튬이온 배터리(Li-ion), 리튬인산철(LFP), 전고체 배터리 등이 있으며 용도별로 선택됩니다.
Q2. ESS 배터리의 수명은 어느 정도인가요?
A2. 일반적으로 10~15년, 사이클 수명 기준으로는 4,000~6,000 사이클입니다. 운용 환경에 따라 달라질 수 있습니다.
Q3. 열 폭주(Thermal Runaway)란 무엇인가요?
A3. 배터리 내부 과열로 화학 반응이 통제 불능 상태가 되는 현상을 말하며, TMS와 BMS로 예방 가능합니다.
Q4. ESS 배터리 설치 시 주의할 점은?
A4. 냉각 시스템 설계, 통풍 확보, 화재 센서 설치, 적절한 배치 간격을 고려해야 합니다.
Q5. BMS와 EMS의 차이는 무엇인가요?
A5. BMS는 배터리 안전과 상태 모니터링, EMS는 전체 에너지 최적화와 제어를 담당합니다.
Q6. ESS 배터리 재활용은 어떻게 이루어지나요?
A6. 배터리 수명 종료 후, 재사용(Second-Life) 혹은 재활용을 통해 소재 회수 및 새로운 배터리 제조에 활용됩니다.
Q7. CAPEX와 OPEX란 무엇인가요?
A7. CAPEX는 설치 비용, OPEX는 운영 비용으로 ROI 분석 시 필수 요소입니다.
Q8. ESS 배터리 화재 사례는 주로 어디서 발생하나요?
A8. 설치 환경과 열 관리가 미흡한 곳에서 주로 발생하며, 설계 단계에서 예방 조치가 필요합니다.
Q9. 경제성 분석 시 고려해야 할 요소는?
A9. 초기 투자, 운영 비용, 전력 요금 절감, 신재생 연계 수익, 정책 인센티브 등을 종합적으로 분석합니다.
Q10. ESS 배터리 선택 시 가장 중요한 점은?
A10. 용도, 안전성, 열관리, 수명, 경제성을 종합적으로 고려하는 것입니다.
Q11. 공랭식과 수랭식 냉각 방식 차이는?
A11. 공랭식은 설치 간편, 비용 저렴, 수랭식은 냉각 효율 높음. 용도와 환경에 따라 선택합니다.
Q12. 국내 정책과 연계한 ESS 설치는?
A12. 국내 REC 가중치, FIT, 세제 혜택 등을 고려하여 투자 회수와 경제성을 최적화할 수 있습니다.
10. 최종 요약 및 기술적 마무리
본 포스팅에서는 ESS 배터리의 구조, 원리, 성능 지표, 열관리, 실패사례, 기술 동향, 경제성, 재활용 및 글로벌 기업 비교까지 전문가 시각에서 종합적으로 분석했습니다.
ESS 설계와 배터리 선택은 단순 기술적 선택이 아닌 안전성, 경제성, 장기 운용 전략을 모두 포함한 종합 의사결정 과정입니다. 열관리 최적화와 지속 가능한 운용, 정책 연계, 데이터 기반 유지보수 전략이 필수적임을 강조합니다.
11. 참고문헌 및 규격
- UL 9540, UL 9540A: ESS 안전 인증 기준
- IEC 62619: Secondary Lithium Battery 안전 표준
- NFPA 855: ESS 화재 예방 가이드라인
- 국내 REC 가중치 및 신재생 정책 문서
- 최신 ESS 관련 학술 논문 및 기술 보고서 2023~2025
