AC 및 DC 단자대 선정 완벽 가이드

AC 및 DC 단자대 선정 완벽 가이드: 안전과 효율을 위한 6가지 핵심 기준 (심화)

목차 요약

1. AC/DC 단자대 선정, 왜 중요한가?
2. 안전과 효율을 위한 6단계 핵심 선정 기준
3. 실무 전문가를 위한 심화 기술 및 체크리스트
4. 자주 묻는 질문 (FAQ)
5. 최종 요약
6. 참고문헌 및 규격

1. AC/DC 단자대 선정, 왜 중요한가?

단자대는 전선과 전선을 연결하거나, 회로와 장치를 연결하는 기본 부품입니다. 특히 교류(AC)와 직류(DC)의 전기적 특성 차이로 인해, 잘못된 단자대 선정 시 과열, 화재, 심각한 아크 발생 등 치명적 안전 문제가 발생할 수 있습니다.

AC와 DC 근본 차이	AC	DC
전류 흐름	주기적 방향 변화 (Zero-Crossing 존재)	항상 일정한 방향 (극성 존재)
아크 소호	비교적 용이 (자연 소멸)	매우 어려움 (지속성 강함)
주요 환경	일반 산업용, 가정용 전력망	태양광, 배터리, 전기차, 정밀 제어 회로

2. 안전과 효율을 위한 6단계 핵심 선정 기준

2.1 단계 1: 정격 전압 및 전류 (The Rating)

회로의 최대 부하를 기준으로 최소 125% 이상의 여유를 가진 단자대를 선택해 과부하 방지.

• AC: RMS 기준 전압/전류 확인
• DC: Peak 전압 고려, AC보다 더 큰 마진 확보

2.2 단계 2: 결선 방식 및 편의성

결선 방식	특징	장점
스크류 (Screw)	나사로 고정	높은 체결력, 대전류 적합
스프링 (Spring)	스프링 장력으로 고정	진동 환경 강함, 작업 속도 빠름
푸시인 (Push-in)	공구 없이 밀어 넣음	협소 공간, 빠른 결선

2.3 단계 3: 절연 재료 및 난연 등급

외부 하우징 재질은 절연 성능과 난연성을 결정. PA(Polyamide) 재질, UL 94 V-0 등급 이상 권장.

2.4 단계 4: DC 회로 특수 고려 - 아크 소호 능력

DC 회로에서 부하 차단 시 아크 발생 위험이 높습니다. DC 단자대는 아크 소호 구조 설계 필수. AC/DC 겸용 단자대 사용 시, DC 정격 성능표 확인 필수.

2.5 단계 5: 환경적 요인 및 국제 규격

온도, 습도, 진동, 지역 규격 고려. 진동 심한 환경은 스프링/푸시인 방식 유리. 규격: 북미 UL, 유럽 IEC/VDE 인증 확인.

2.6 단계 6: 절연 거리 (크리피지 & 클리어런스)

고전압 안전 기준 필수. 표면 누설 전류 거리(크리피지), 공기 통과 최소 거리(클리어런스) 확보. DC, 습한 환경은 AC보다 길게 요구.

3. 실무 전문가를 위한 심화 기술 및 체크리스트

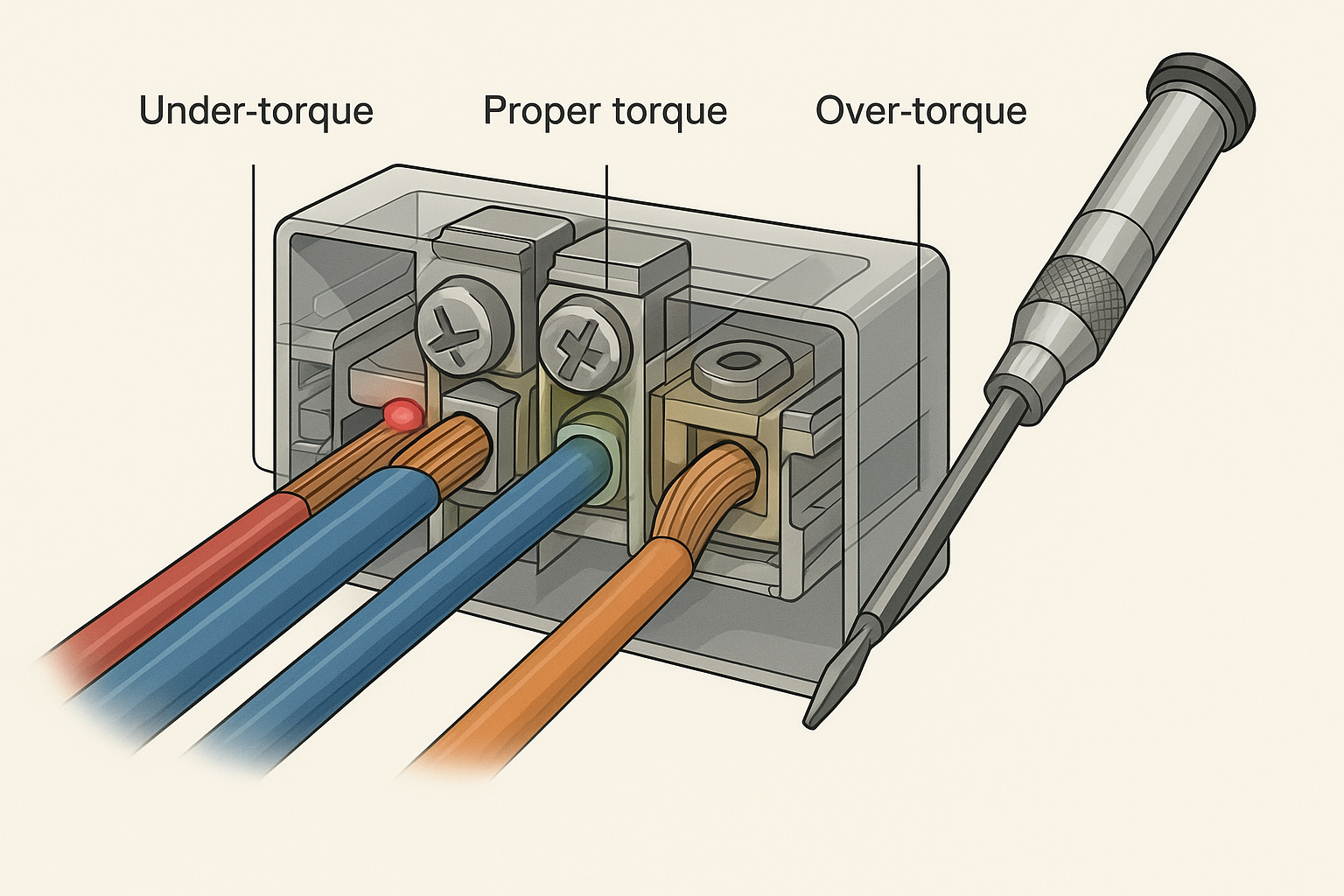

3.1 토크 관리 (스크류 방식)

전선 단면적	권장 토크 범위 (N·m)	주의 사항
1.5 mm²	0.4 ~ 0.5	제조사 매뉴얼 준수
4.0 mm²	0.5 ~ 0.8	토크 드라이버 사용
10.0 mm²	1.2 ~ 1.8	과도한 토크는 단자 손상 유발

3.2 AC/DC 맞춤 체크리스트

AC 단자대: 서지 보호 연동성 확인, 접지 단자 색상/규격 준수, 선간 이격 거리 충분
DC 단자대: 정격 전압 마진 확보, PV 시스템용 TUV 인증 확인, 토크 드라이버 사용, 크리피지/클리어런스 설계 확인

4. 자주 묻는 질문 (FAQ)

Q1. AC 단자대를 DC에 사용해도 되나요?

A. 기술적으로 가능하지만 권장하지 않습니다. DC는 아크 소호가 어렵기 때문에, AC 전용 단자대 사용 시 단자 손상 및 화재 위험이 높습니다.

Q2. 단자대 폭(Pitch)은 어떤 기준으로 선택해야 하나요?

A. 전압 및 절연 성능과 직결됩니다. 고전압 회로는 넓은 폭의 단자대 사용 필요. 제조사 사양표 참조 권장.

Q3. Push-in 방식이 Screw 방식보다 체결력이 약하지 않나요?

A. 최신 Push-in 기술은 강력한 스프링 장력으로 진동 환경에서도 안정적입니다. 권장 규격 전선 사용 시 최적 성능 발휘.

5. 최종 요약

단자대는 시스템 신뢰성과 안전성을 결정하는 핵심 구성 요소입니다. 정격 전압/전류, 결선방식, 절연 재료, 아크 소호, 환경 조건, 절연 거리, 토크 관리까지 모두 검토하면 완전한 설계 완성.

6. 참고문헌 및 규격

• IEC 60947-7: Low-Voltage Switchgear and Controlgear – Terminal Blocks
• UL 1059: Terminal Blocks Standard
• Eaton, "How to select a terminal block"
• Rockwell Automation, "Terminal Block Solutions Brochure"
