전력선으로 데이터를! PLC 통신 원리부터 스마트홈·전기차 충전 활용까지 완벽 가이드
목차 요약 및 바로가기
PLC(전력선 통신)의 구조, 방식, 장단점, EV 충전·스마트홈 활용, 보안·간섭 문제, 최신 표준 분석까지 종합 정리.
1. PLC 통신이란 무엇인가
PLC (Power Line Communication)는 기존의 전력선을 데이터 통신 매체로 활용하는 방식입니다. 새로운 통신 배선을 설치할 필요가 없어 인프라 확장 비용을 획기적으로 절감할 수 있으며, 이 때문에 전력망, 스마트미터링 (AMI), 전기차 충전 (EV), 스마트홈 등 다양한 분야에서 핵심 기술로 활용되고 있습니다.
2. PLC의 동작 원리와 전력선 신호 구조

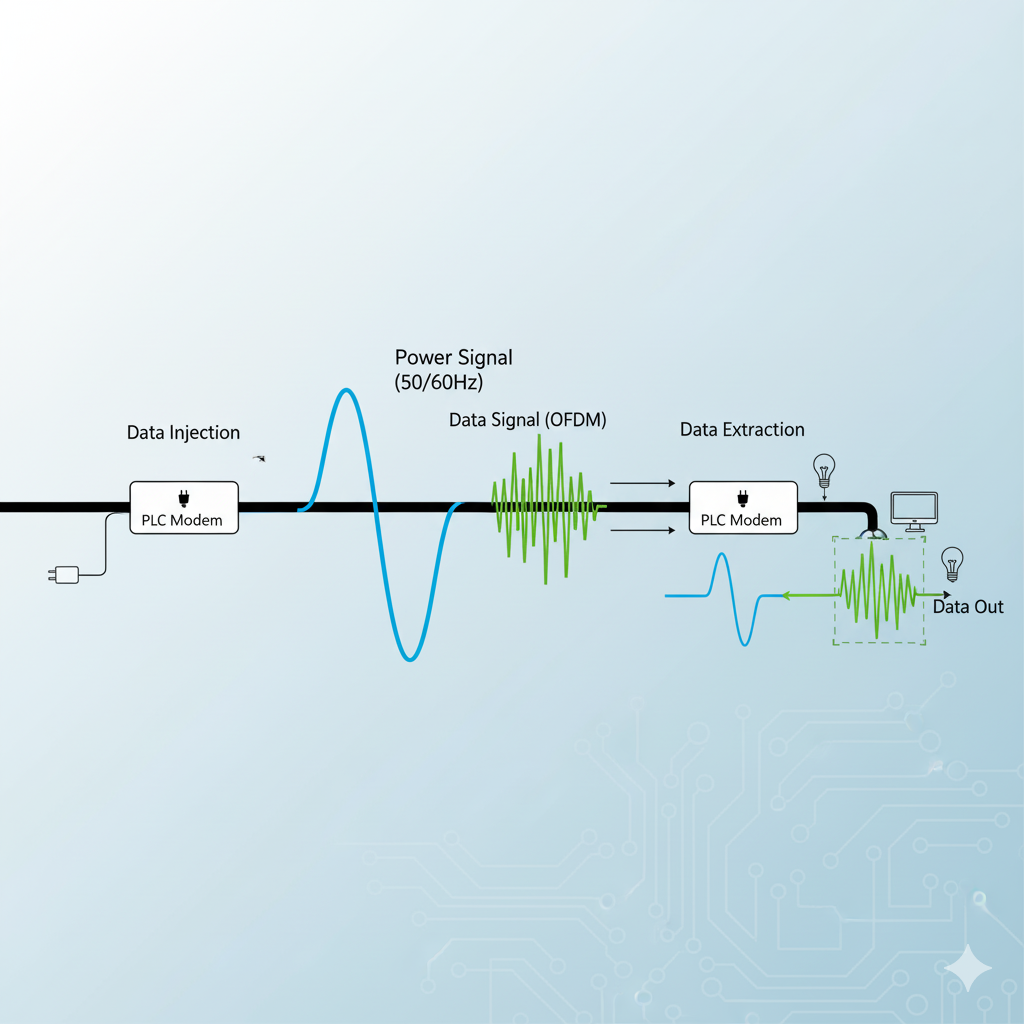

PLC 통신의 핵심 원리는 일반 전력선이 사용하는 낮은 주파수(50/60Hz)와 구분되는 고주파 신호(수십 kHz~수 MHz)를 전력선에 중첩시켜 데이터를 전송하는 것입니다.
데이터 전송 방식으로는 OFDM (Orthogonal Frequency Division Multiplexing)이 주로 사용됩니다. OFDM은 데이터를 수많은 작은 반송파에 분산하여 전송하는 다중 반송파 변조 방식으로, 전력선에서 흔히 발생하는 순간적인 잡음(Noise)이나 신호 감쇠에 강인한 구조를 제공합니다. 또한, 채널 코딩과 적응형 변조 기술을 함께 적용하여 변화무쌍한 전력 환경에 맞춰 통신 안정성을 높입니다.
3. PLC 종류(협대역·광대역)와 비교 분석
| 구분 | 협대역 (NB-PLC) | 광대역 (BB-PLC) |
|---|---|---|
| 전송 속도 | 수백 bps ~ 수백 kbps (저속) | 수십 Mbps까지 가능 (고속) |
| 커버리지 | 넓음 (수 km) | 좁음 (수백 미터) |
| 용도 | 스마트미터, AMI, 저속 제어 | 고속 인터넷, 스마트홈 멀티미디어 스트리밍 |
| 대표 표준 | G3-PLC, PRIME | HomePlug AV, IEEE 1901 |
4. PLC 장단점 및 기술적 한계
장점 (Advantages)
- 추가 배선 불필요: 기존 전력선을 재활용하여 통신 인프라 구축 비용을 획기적으로 절감합니다.
- 시스템 통합 용이: 전력기반 시스템(충전기, 미터기)과 자연스럽게 통합됩니다.
- 접근성: 무선 통신이 불가능한 지하, 외진 곳에서도 전력선만 있다면 통신이 가능합니다.
단점·기술적 이슈 (Limitations)
- 노이즈 및 감쇠 취약: 전력선 잡음과 신호 감쇠에 취약하여 통신 품질 관리가 중요합니다.
- 대용량 데이터 제한: 광대역 PLC도 유선 Ethernet만큼의 대용량 데이터 전송에는 한계가 있습니다.
- 변압기/차단기 이슈: 중간 차단기나 변압기를 통과할 때 신호가 크게 약화됩니다.
5. 전기차 충전(ISO 15118)에서의 PLC 활용
전기차(EV)와 충전 설비(EVSE) 사이의 통신은 **HomePlug Green PHY**라는 PLC 표준을 기반으로 합니다. 이 통신 규격은 단순한 충전 개시/종료 신호 교환을 넘어, 아래와 같은 미래 기술의 핵심 기반을 제공합니다.
- Plug & Charge (PnC): 차량을 충전기에 꽂는 것만으로 디지털 인증서를 통해 사용자 인증 및 결제가 자동으로 완료됩니다.
- V2G (Vehicle-to-Grid): 차량 배터리의 전력을 전력망으로 역전송하는 기술로, PLC 통신을 통해 실시간으로 전력 흐름을 제어합니다.
Function PnC_Process(Certificate, Schedule) {
// 1. PLC Physical Layer (Green PHY) 활성화
PLC.Start_Communication_Link();
// 2. ISO 15118 Application Layer: 인증 및 세션 협상
If (EV.VerifyCertificate(Certificate) == "Success") {
EVSE.ExchangeChargingSchedule(Schedule);
}
// 3. 전력 전송 시작 (제어 신호는 계속 PLC로 교환)
Start_Power_Transfer();
}
6. 스마트홈·스마트미터링에서의 PLC 응용
**AMI (지능형 검침 인프라)** 구축에 있어서 NB-PLC는 가장 효율적인 통신 솔루션입니다. 전력 회사는 별도의 통신망 구축 없이 전력선을 이용해 검침 데이터, 상태 정보, 제어 명령 등을 안정적으로 주고받습니다. 스마트홈 환경에서도 PLC 모듈을 이용하면 콘센트만으로 통신망을 구성하여 난방 제어, 홈 시큐리티, 가전 제어 등에 활용됩니다.
7. PLC 간섭·노이즈·보안 대책
간섭·노이즈 해결
- OFDM 톤 차단 및 적응 변조: 특정 주파수 대역의 잡음이 심할 경우, 해당 주파수(톤)를 사용하지 않고 변조 방식을 조절해 신뢰성을 유지합니다.
- 신호 리피터 (중계기): 배선이 길거나 환경이 복잡한 경우 신호를 증폭하고 정형하여 통신 거리를 확보합니다.
- 임피던스 매칭: 전력선과 PLC 모뎀 간의 임피던스를 최적화하여 신호 반사를 최소화합니다.
보안 대책
- AES 암호화: 모든 전송 데이터를 AES-128/256 기반으로 암호화하여 데이터 노출을 방지합니다.
- 인증서 기반 보안 (PKI): ISO 15118에서는 공개키 기반의 디지털 인증서를 사용하여 장치 간의 상호 인증을 강력하게 수행합니다.
8. RF·Wi-Fi·Ethernet 대비 PLC 기술 비교
| 항목 | PLC | Wi-Fi/RF | Ethernet |
|---|---|---|---|
| 통신 매체 | 기존 전력선 | 무선 주파수 | 전용 UTP 케이블 |
| 배선 필요성 | **불필요** | 불필요 | **필요** |
| 설치 용이성 | 매우 높음 (콘센트 사용) | 높음 (AP 설치 필요) | 낮음 (배선 작업) |
| 주요 간섭원 | 전력선 잡음/부하 변동 | 주파수 혼잡/벽 장애물 | 낮음 |
9. 2025 기술 트렌드와 PLC의 미래
미래 스마트 그리드 환경에서 PLC는 더욱 중요한 역할을 할 것입니다.
- **EV 충전 인프라의 확대**는 곧 **Green PHY** 기반 통신 수요의 폭발적 증가를 의미합니다.
- **AMI** 환경에서는 NB-PLC와 RF Mesh 통신을 결합한 하이브리드 네트워크 구성이 표준화되어 신뢰성과 커버리지를 동시에 확보할 것입니다.
- PLC는 최종적으로 스마트 시티의 전력 제어 및 모니터링 시스템의 견고한 백본 통신으로 자리매김할 전망입니다.
10. PLC 전문가 Q&A (12문항)
11. 최종 요약 및 기술적 마무리
PLC는 전력선이라는 고유한 채널 환경으로 인해 다른 통신 기술과 차별화되며, 특히 전력 인프라 영역에서 대체 불가능한 장점을 가집니다. **ISO 15118** 표준을 통해 EV 충전 분야의 핵심으로 확고히 자리 잡았으며, 향후 **V2G**, **스마트시티** 확장 등 에너지 네트워크의 지능화를 이끄는 핵심 통신 기술로 그 가치를 계속 증명할 것입니다.
12. 참고 문헌 및 관련 표준
- ISO 15118-2, ISO 15118-20: 전기차 충전 통신 프로토콜 (PnC, V2G)
- IEEE 1901: 광대역 PLC (BB-PLC) 표준
- HomePlug Green PHY: EV-EVSE 간 PLC 물리 계층 규격
- G3-PLC Alliance, PRIME Alliance: 협대역 PLC (NB-PLC) 표준 단체 기술 문서
- IEC 61334: 배전선 통신 시스템 (DLC)
