안녕하세요, 네트워크 엔지니어 및 IT 전문가 구독자 여러분. 인터넷과 모든 통신 기술의 근간이 되는 OSI 7계층 모델은 아무리 강조해도 지나치지 않은 필수 지식입니다. 단순한 개념 암기를 넘어, 각 계층의 역할과 프로토콜을 정확히 이해하는 것은 네트워크 트러블슈팅과 시스템 설계의 핵심 열쇠가 됩니다.
본 포스팅은 실무에 바로 적용할 수 있는 **심화 지식과 최신 동향**을 통합하여 OSI 7계층을 심층 분석합니다. 이 글을 통해 네트워크 이해도를 상위 1% 수준으로 끌어올리세요.
1. OSI 7계층 핵심 구조와 개념
OSI 모델의 정의는 단순히 7개 층을 외우는 것이 아닙니다. 각 계층이 독립적으로 분리되어야 하는 **실무적 이유**와 데이터가 어떤 흐름으로 전달되는지 이해하는 것이 중요합니다.
1-1. OSI 모델 정의와 TCP/IP 모델과의 비교
OSI (Open Systems Interconnection) 모델은 통신 기능을 7개의 **개념적 계층**으로 나눈 국제 표준화 기구(ISO)의 참조 모델입니다. 하지만 실제 인터넷 환경은 이를 실용적으로 단순화한 **TCP/IP 4계층 모델**을 사용합니다.
| OSI 7계층 | TCP/IP 4계층 | 핵심 기능 |
|---|---|---|
| 7. 응용, 6. 표현, 5. 세션 | 4. 응용 계층 | 사용자 서비스 제공 (데이터 준비 및 인터페이스) |
| 4. 전송 | 3. 전송 계층 | 연결 신뢰성 확보 (TCP) 또는 비연결 전송 (UDP) |
| 3. 네트워크 | 2. 인터넷 계층 | 논리적 주소(IP) 지정 및 최적 경로(Routing) 결정 |
| 2. 데이터 링크, 1. 물리 | 1. 네트워크 접근 계층 | 물리적 매체 접근 및 제어 (MAC 주소, 실제 전송) |
1-2. [쉬운 이해] 편지 배달로 알아보는 7계층 구조와 시퀀스
우리 컴퓨터가 인터넷으로 다른 컴퓨터와 이야기(통신)를 할 때, 복잡한 규칙과 단계를 지켜야 해요. 이 규칙을 **7단계**로 나눈 것이 바로 **OSI 7계층**입니다. 마치 편지를 써서 멀리 있는 친구에게 보내는 과정과 아주 비슷해요!
| 7층 (응용) | **편지 내용 쓰기:** "안녕!"처럼 보낼 내용을 카톡이나 이메일 앱으로 입력해요. |
| 4층 (전송) | **봉투에 넣기:** 편지를 안전한 봉투(TCP)에 넣고 순서 번호를 매겨요. 빠뜨리지 않게 확인하는 역할이에요. |
| 3층 (네트워크) | **주소 적기:** 봉투에 멀리 가는 주소(IP 주소)를 적고, 가장 빠른 길을 찾아낼 준비를 해요. |
| 1층 (물리) | **실제 배달:** 주소가 적힌 편지를 전선이나 와이파이로 전기 신호로 바꿔서 슝 보내요! |
1-3. 데이터 흐름: 캡슐화(Encapsulation)와 역캡슐화(Decapsulation)
데이터는 보내는 측에서 7계층부터 1계층으로 내려가면서 각 계층의 헤더(Header) 정보가 덧붙여져 포장되는데, 이를 **캡슐화**라고 합니다. 받는 측에서는 역순(1계층 $\rightarrow$ 7계층)으로 포장을 해체하며 정보를 확인하는데, 이를 **역캡슐화**라고 합니다.
DATA (7, 6, 5층)
$\downarrow$ H4 Header (TCP/UDP) + DATA = Segment (4층)
$\downarrow$ H3 Header (IP) + Segment = Packet (3층)
$\downarrow$ H2 Header (MAC) + Packet + T2 Trailer (FCS) = Frame (2층)
$\downarrow$ 물리 신호 변환 = Bit (1층)
1-4. 계층 분리의 실무적 의미
7개 층으로 나눈 가장 중요한 실무적 이유는 모듈화(Modularity)입니다. 한 계층의 기술이 바뀌어도 다른 계층에 영향을 주지 않아, 새로운 기술(예: IPv6)을 쉽게 통합하고 장애 발생 시 **문제의 범위를 좁혀** 빠르고 효율적인 진단이 가능해집니다.
2. 계층별 기능과 핵심 프로토콜
각 계층이 수행하는 핵심 기능과 그 기능을 구현하는 대표적인 프로토콜을 중심으로 정리합니다.
| 계층 | 데이터 단위 | 핵심 기능 | 대표 프로토콜/장비 |
|---|---|---|---|
| 7. 응용 (Application) | Data (데이터) | 사용자 서비스 제공 및 네트워크 인터페이스. | HTTP, DNS, SMTP, FTP |
| 6. 표현 (Presentation) | Data (데이터) | 데이터 형식 정의, 암호화/복호화, 압축. | TLS/SSL, JPEG, MPEG |
| 5. 세션 (Session) | Data (데이터) | 통신 연결 관리 (설정, 유지, 해제), 동기화. | NetBIOS, RPC |
| 4. 전송 (Transport) | Segment (세그먼트) | 연결 신뢰성 보장 (흐름/오류 제어), Port 주소 지정. | TCP, UDP |
| 3. 네트워크 (Network) | Packet (패킷) | 최적 경로 설정 (라우팅), 논리적 IP 주소 지정. | IP, ICMP, ARP (장비: 라우터, L3 스위치) |
| 2. 데이터 링크 (Data Link) | Frame (프레임) | 로컬 주소(MAC) 기반 통신, 오류/흐름 제어. | Ethernet, PPP (장비: L2 스위치) |
| 1. 물리 (Physical) | Bit (비트) | 전기적 신호 변환 및 매체 통한 전송. | 케이블, 무선 신호 (장비: 허브, 리피터) |
가장 유능한 네트워크 엔지니어는 단순히 장비를 설정하는 사람이 아니라, OSI 7계층이라는 설계도를 바탕으로 데이터의 흐름을 완벽하게 이해하고 문제의 핵심을 꿰뚫어 보는 사람입니다. 지속적인 학습을 통해 이 인사이트를 얻으시길 바랍니다.
3. 네트워크 장애 분석과 계층별 트러블슈팅
실무에서 장애 진단의 핵심은 **"문제의 계층을 가장 빠르게 특정하는 것"**입니다. 하위 계층에 문제가 있다면 상위 계층의 프로토콜은 무조건 실패합니다.
3-1. 실무 장애 패턴과 계층 기반 진단 전략
- **1계층 (물리):** Link Down, CRC Error, 케이블 불량. (진단: LED 확인, `ping`의 송수신 실패)
- **2계층 (데이터 링크):** MAC 주소 충돌, 루프 발생, ARP 미응답. (진단: `show mac-address-table`, L2 스위치 포트 상태 확인)
- **3계층 (네트워크):** 경로 없음, 서브넷 불일치, 방화벽 차단. (진단: `ping` 성공 여부, `traceroute`나 `tracert`를 통한 경로 추적)
- **4계층 (전송):** 포트 차단, 3-Way Handshake 실패, 세션 타임아웃. (진단: `telnet` 또는 `nc`로 포트 접속 테스트)
- **7계층 (응용):** HTTP 4xx/5xx 에러, DNS 질의 실패. (진단: 웹 브라우저 콘솔 확인, `nslookup` 테스트)
3-2. 패킷 분석을 통한 계층 기반 진단 사례
**Wireshark**와 같은 툴을 사용한 패킷 분석은 가장 확실한 진단 방법입니다. 예를 들어, **TCP 3-Way Handshake** 과정에서 **SYN** 패킷에 대한 **SYN/ACK** 응답이 오지 않는다면, 이는 4계층 이하(라우팅 문제, 방화벽 포트 차단 등)에 문제가 있음을 즉시 파악할 수 있습니다.
Layer 3: Source/Destination IP Address, TTL(Time To Live)
Layer 4: Source/Destination Port, TCP Flags (SYN, ACK, FIN, RST)
Layer 7: HTTP Status Code (200, 404, 503 등)
4. 최신 네트워크 및 보안 기술과 OSI 적용
클라우드와 소프트웨어 정의 네트워크(SDN) 시대에도 OSI 모델의 기본 원칙은 변하지 않습니다. 다만, **소프트웨어 계층이 더 복잡해지고 자동화**되었습니다.
4-1. SDN과 클라우드 환경에서의 재해석
**SDN (Software Defined Networking)**은 3계층(네트워크)의 **제어부(Control Plane)**와 **전달부(Data Plane)**를 분리하여 네트워크를 소프트웨어적으로 제어합니다. 이는 3계층의 기능을 중앙 집중화하여 네트워크 관리의 유연성을 극대화합니다. 클라우드 환경에서의 **VPC (Virtual Private Cloud)**나 **로드 밸런서(Load Balancer)** 역시 3계층(IP)과 4계층(Port) 기반의 트래픽 분산 기능을 소프트웨어적으로 제공하는 것입니다.
4-2. 7계층 보안 동향: DPI와 웹 방화벽 (WAF)
전통적인 방화벽이 3, 4계층(IP/Port)만 필터링했다면, 현대 보안은 7계층 공격에 대응해야 합니다.
- DPI (Deep Packet Inspection): 패킷의 헤더를 넘어 **페이로드(Payload, 실제 데이터 내용)**까지 분석하여 악성코드나 불법 트래픽을 탐지하는 기술입니다.
- WAF (Web Application Firewall): **7계층**인 HTTP 트래픽만을 전문적으로 분석하여 SQL Injection, XSS와 같은 **웹 애플리케이션 취약점 공격**을 차단합니다.

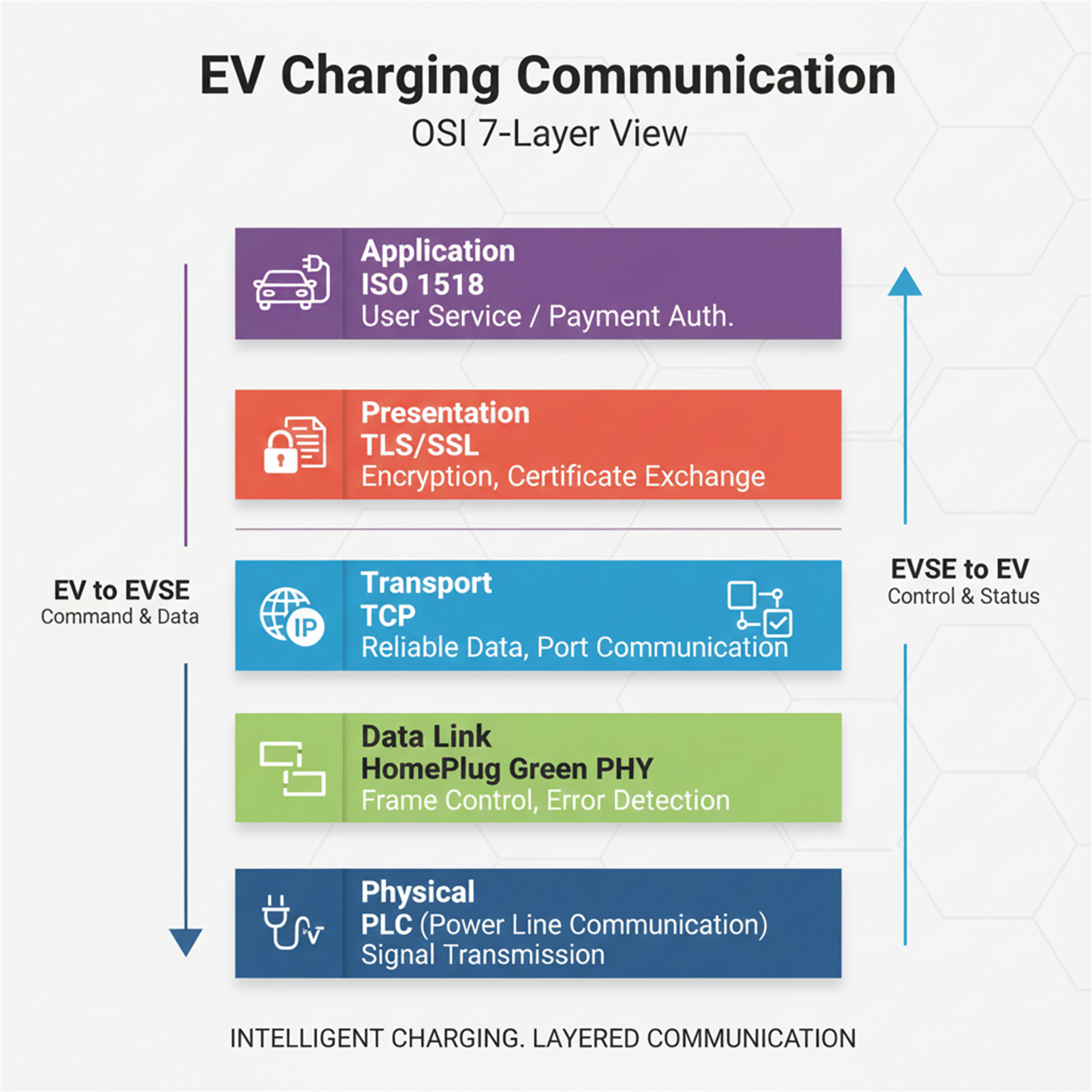

4-3. EV 충전 통신: 차량(EV)과 충전기(EVSE) 간의 OSI 활용
전기차 충전은 전력 공급 이전에 통신이 필수입니다. 이는 **ISO 15118** 국제 표준을 기반으로 OSI 7계층 모델의 모든 단계를 활용하는 복합적인 시스템입니다.
| OSI 계층 | 통신 규격/기술 | 구체적인 역할 및 활용 |
|---|---|---|
| 1계층 (물리) | PLC (Power Line Communication) | 제어 파일럿(CP) 라인을 사용하여 전기 신호로 디지털 데이터를 변환 및 전송합니다. 전력선 자체가 통신 매체로 활용됩니다. |
| 2계층 (데이터 링크) | HomePlug Green PHY | PLC를 통해 전송되는 데이터의 **프레임**을 정의하고, 오류 검출 및 제어를 담당합니다. 차량-충전기 간의 직접적인 링크를 관리합니다. |
| 3계층 (네트워크) | IPv6 (IP Protocol) | EV와 EVSE가 **논리적인 주소(IP)**를 할당받아 통신합니다. 이는 향후 V2G (양방향 통신) 라우팅의 기반이 됩니다. |
| 4계층 (전송) | TCP (Transmission Control Protocol) | 충전 세션 중 고속 데이터의 신뢰성을 보장합니다. 차량의 배터리 상태, 온도 등 중요 정보의 누락 없는 전송을 위해 TCP를 사용합니다. |
| 6계층 (표현) | TLS/SSL, XML | Plug & Charge (PnC) 시, 차량과 충전기 간의 **인증서** 교환 및 **암호화**를 수행합니다. 데이터는 XML 형식으로 변환됩니다. |
| 7계층 (응용) | ISO 15118 (High Level) | 충전 세션 요청, 결제 인증(PnC), 전력량 협상(Negotiation) 등 **사용자 서비스와 관련된 고차원 명령어**를 처리합니다. |
4-4. [구체적 확인] 주요 산업 분야별 OSI 7계층 활용
OSI 7계층 개념은 단순히 인터넷 통신뿐만 아니라, 특정 산업의 통신 표준을 이해하고 트러블슈팅하는 데 필수적인 기반 지식으로 활용됩니다.
| 산업 분야 | 주요 활용 프로토콜/기술 | OSI 계층 활용 예시 |
|---|---|---|
| 제조 및 공장 자동화 | MODBUS TCP, EtherNet/IP | 1, 2계층: 산업용 이더넷 케이블 (강한 내구성) 7계층: 장치 제어 명령어 (프로토콜) |
| 금융 및 증권 | FIX Protocol, High-Frequency Trading (HFT) | 4계층: TCP를 이용한 높은 신뢰성 확보 (거래 누락 방지) |
| 전기차(EV) 충전 | ISO 15118, HomePlug Green PHY | 1, 2계층: 전력선 통신(PLC)을 이용한 데이터와 전력 동시 전송 |
| 의료 (EHR, PACS) | DICOM, HL7 | 6, 7계층: 의료 영상 및 기록의 형식(Format) 표준화 및 안전한 전송 |
5. 실무자 Q&A 10선
6. 최종 요약 및 기술적 마무리
OSI 7계층 모델은 네트워크 문제 해결의 **나침반**입니다. 문제가 발생했을 때 당황하지 않고 1계층부터 7계층까지 순차적으로 진단하는 **Bottom-Up 접근법**은 가장 신뢰할 수 있는 트러블슈팅 전략입니다.
6-1. 핵심 구조 요약 및 문제 진단 체크리스트
네트워크 전문가로서 항상 숙지해야 할 핵심 계층별 기능과 진단 체크리스트입니다.
- 1~3계층 (하위): 데이터의 전달 (통로 확보) 문제 - **Ping, Traceroute** 확인.
- 4계층 (중간): 데이터의 신뢰성 (연결 상태) 문제 - **Telnet 포트 접속, Netstat** 확인.
- 5~7계층 (상위): 애플리케이션/서비스 (동작 방식) 문제 - **브라우저 개발자 도구, 로그 분석** 확인.
6-2. 실무 적용 인사이트
OSI 7계층 지식은 **서비스의 병목 현상(Bottleneck)**을 예측하는 데도 유용합니다. 예를 들어, 웹 서비스의 성능 문제가 발생했을 때, 7계층(웹 서버 코드)의 부하 문제인지, 4계층(TCP 연결 수)의 한계인지, 아니면 3계층(라우터 지연)의 문제인지 구분할 수 있는 통찰력을 제공합니다.
가장 유능한 네트워크 엔지니어는 단순히 장비를 설정하는 사람이 아니라, OSI 7계층이라는 설계도를 바탕으로 **데이터의 흐름을 완벽하게 이해**하고 문제의 핵심을 꿰뚫어 보는 사람입니다. 지속적인 학습을 통해 이 인사이트를 얻으시길 바랍니다.
