진동시험 완전 가이드: 종류·장비·절차부터 규격·부적합 사례까지 한눈에

목차

1. 들어가는 글
2. 전문가·엔지니어가 궁금한 진동시험 기본 개념
3. 진동시험 종류
4. 시험 장비 종류와 비교
5. 시험 절차 및 데이터 수집
6. 국내·국제 진동 규격
7. 진동 요소 상세 설명
8. 초보자 용어 해설 코너
9. 일반 독자·실무자 관심사
10. 진동시험 부적합 사례 및 개선
11. 실무 적용 사례
12. 안전 및 주의사항
13. 최종 요약
14. Q&A
15. 참고문헌/규격 링크

1. 들어가는 글

진동시험은 단순히 제품이 흔들림에 견디는지를 확인하는 절차가 아닙니다. 제품 구조, 내구성, 성능 안정성, 장기 신뢰성까지 평가하는 핵심 과정입니다. 특히 항공기, 자동차, 전자기기, 철도 등 고신뢰성 제품에서는 시험을 통해 미세한 결함과 설계 취약점을 사전에 발견하고 개선할 수 있습니다. 진동은 소음과 밀접한 관련이 있습니다. 진동으로 인해 구조물이 공진하면 소음이 증가하고, 전자기기나 기계부품에서는 작동 신뢰성 저하를 초래합니다. 따라서 진동시험은 소음 저감 및 신뢰성 확보에도 직접적인 영향을 줍니다.

2. 전문가·엔지니어가 궁금한 진동시험 기본 개념

2-1. 진동시험 정의와 목적

제품에 가해지는 진동의 특성을 분석하고, 공진·피로·내구성 평가를 통해 설계 초기부터 최종 검증까지 제품 신뢰성을 확보합니다.

2-2. 진동의 물리적 수치 이해

진폭, 주파수, 속도, 가속도의 상호 관계를 이해하면 공진 분석 및 피로 예측이 가능합니다. 진동 신호는 FFT와 PSD를 활용하여 주파수 영역에서 에너지 분포를 분석합니다.

2-3. 진동시험 설계 및 해석

고유진동 모드 분석, 피로 손상 예측, 시험 가속화 원리를 반영하여 단기간 내 제품 내구성을 평가합니다.

3. 진동시험 종류

3-1. 사인 진동시험 (Sine Vibration Test)

정현파 진동으로 구조 공진 분석, 주로 설계 검증 및 공진 주파수 파악에 사용됩니다.

3-2. 무작위 진동시험 (Random Vibration Test)

실제 환경 진동 재현, 전자기기·항공부품 등에 적용하여 현실적 환경 검증.

3-3. 충격시험 (Shock Test)

단발/반복 충격 평가로 낙하, 충돌 등 순간 하중 내구성 확인.

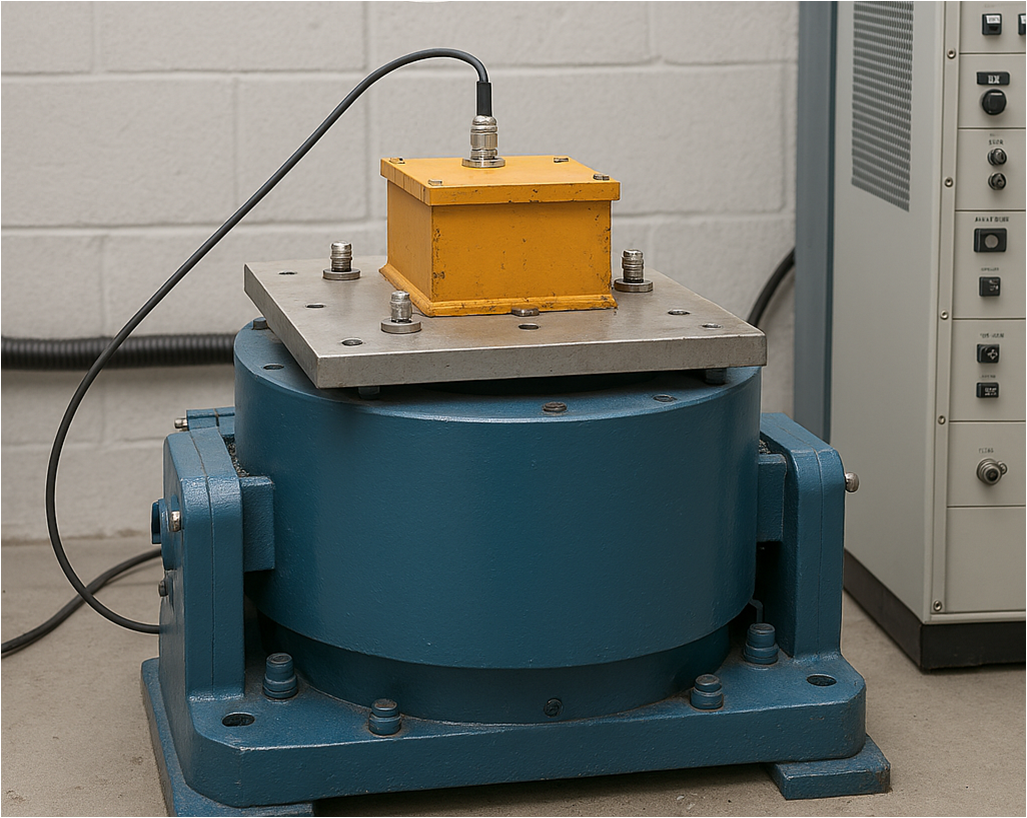

4. 시험 장비 종류와 비교

장비 종류	특징	장점	단점	적용 범위
기계식	고주파 진동 강점	정밀·고주파 가능	설치 공간 필요	전자·소형 기기
유압식	저주파·대형 하중	큰 하중 가능	정밀도 낮음	자동차, 항공부품
전기식	정밀 제어 가능	소형 제품 적합	하중 제한	정밀 전자기기

5. 시험 절차 및 데이터 수집

진동 가해 → 제품 반응 모니터링 → 데이터 기록 → 결함 탐지 순으로 진행합니다. PSD(Power Spectral Density)를 통해 주파수별 진동 에너지 분포를 분석하여 결함 위치를 정확히 파악할 수 있습니다.

6. 국내·국제 진동 규격

6-1. 국내 규격 (KS)

• KS C IEC 60068-2-6: 정현파 진동 시험, 제품 내구성 평가
• KS C IEC 60068-2-64: 랜덤 진동 시험, 실제 환경 진동 모사
• KS C IEC 60068-2-27: 충격 시험, 짧은 충격 내성 평가
• KS C IEC 60068-2-86: 다중 가진기·다축 진동 시험
• KS C IEC 61373: 철도 차량 환경 진동 시험

6-2. 유럽 규격

• EN 60068 시리즈: IEC 채택, 정현파·랜덤·충격 시험 절차 규정
• ISO 16750-3: 차량 전기장치 환경 시험, 진동 포함

6-3. 북미 규격

• MIL-STD-810: 군수 장비 환경 시험, 진동 시험 포함 (514.5C 등 세부항목)
• ANSI/IEEE: 산업별 진동 시험 가이드라인
• UL, NEMA: 전기 제품·산업 장비 진동 및 안전 인증

6-4. 규격 비교

규격	Scope	적용 산업	주요 요구사항
KS C IEC 60068-2-6	정현파 진동 시험	전자기기, 일반 산업	정현파 진동 내구성 평가
EN 60068-2-6	IEC 기반 환경시험	유럽 전자·자동차	정현파·스윕 시험 절차 규정
MIL-STD-810	군수 장비 환경시험	항공, 군수	다양한 주파수·진폭 충격·진동 시험

7. 진동 요소 상세 설명

진폭, 주파수, 속도, 가속도를 정의하고 시험 시 의미를 이해합니다. PSD 분석 활용 시 결함 위치와 구조적 취약점 파악 가능.

8. 초보자 용어 해설 코너

• 공진: 특정 주파수에서 진폭 최대 현상
• 속도: 진동 위치 변화 속도
• 가속도: 속도 변화 속도
• 주파수: 1초당 반복 횟수
• Sine: 정현파 진동
• Random: 불규칙 진동
• PSD: Power Spectral Density, 주파수 영역에서 진동 신호 에너지 분포 분석

9. 일반 독자·실무자 관심사

항목	설명
시험 선택 시기	설계 초기, 시제품, 생산 전 검증 단계에서 필요
대상	전자기기, 항공·자동차 부품, 구조물 등 고신뢰성 요구 제품
사인 vs 무작위	사인: 공진 분석, 구조 검증 / 무작위: 실제 환경 진동 재현
시험 결과와 신뢰성	결과 통과 시 설계 안정성·내구성 보장, 실패 시 설계·재료·장치 개선 필요

10. 진동시험 부적합 사례 및 개선

산업	제품	부적합 내용	개선 방법
자동차	서스펜션	댐퍼 손상, 구조물 균열	댐퍼 설계 개선, 구조 보강
전자기기	PCB	전선 단선, 납땜 파손	PCB 고정 개선, 진동 흡수 패드 추가
항공	기계부품	기구물 파손	재질 변경, 진동 댐퍼 적용
철도	차량 제어장치	커넥터 탈락, PCB 회로 단선	진동 방지 클립, 강화 케이블 배치
가전	냉장고 모터	베어링 손상, 진동 소음 발생	진동 댐퍼 설치, 베어링 개선

11. 실무 적용 사례

• 항공: 전자 제어 모듈, 랜덤 진동시험으로 공진 확인 → 구조 보강 적용
• 자동차: 서스펜션 부품, 사인 진동시험으로 공진 주파수 분석 → 댐퍼 설계 개선
• 전자기기: PCB, 충격시험으로 납땜 파손 확인 → 진동 흡수 패드 추가
• 철도: 차량 제어장치, 다축 진동시험 → 커넥터·배선 강화
• 가전: 냉장고, 모터 진동/소음 시험 → 베어링 및 댐퍼 개선

12. 안전 및 주의사항

• 장비 가동 전 PPE 착용, 비상정지 확인
• 시험 중 센서 및 케이블 안전 확보
• 진동 피로 및 소음 최소화 위해 장비 설치 환경 고려
• 고주파·고하중 시험 시 주변 구조물 안전 확보
• 시험 후 장비 점검 및 유지보수 수행

13. 최종 요약

진동시험은 단순 시험을 넘어 제품 설계, 구조 안전성, 내구성, 신뢰성을 종합적으로 검증하는 핵심 절차입니다. 설계 초기부터 적용하면 미세 결함 사전 예방, 장기 내구성 확보, 소음 저감까지 가능하며, 국내외 규격(KS, EN, ISO, MIL-STD)에 기반한 정밀 시험은 고신뢰성 산업 제품의 안전성을 기술적으로 보장합니다.

14. Q&A

1. 진동시험과 충격시험 차이? 반복 하중 vs 순간 하중
2. Random vs Sine 선택? 실제 환경 재현 vs 공진 분석 중심
3. 장비 선택 기준? 주파수 범위, 하중, 정밀도, 환경
4. 데이터 분석 오류? 센서 결함, 노이즈 → 캘리브레이션·필터링 적용
5. 시험 실패 개선? 세팅 재검토, 조건 변경, 설계 개선
6. 비용 절감 방법? 시험 범위 최적화, 시뮬레이션 활용, 공용 장비 사용
7. 안전 규정 필수? PPE, 인터록, 비상정지
8. 소형 vs 대형 차이? 하중 적용, 장비 선택 기준 상이
9. 규격 업데이트 주기? ISO/IEC 3~5년, MIL-STD 5년
10. 환경 최적화 팁? 온도·습도·진동 차폐 고려
11. 장기 내구성 주의점? 반복 하중, 피로 한계, 센서 위치 최적화
12. 연구 사례 참고? ISO/IEC/MIL-STD, 학회 논문, 산업 기술 보고서

15. 참고문헌/규격 링크

• ISO 16750-3
• IEC 60068 시리즈
• MIL-STD-810 (514.5C)
• KS C IEC 60068-2-6, -2-27, -2-64, -2-86, 61373
