실무자를 위한 IPC 규격 완전 가이드: PCB 설계부터 전력 모듈(IPC-9592)까지
실무자를 위한 IPC 규격 완전 가이드: PCB 설계부터 전력 모듈(IPC-9592)까지
목차 요약
1. IPC 규격 개요: 정의와 실무 활용 범위 2. 주요 IPC 규격 종류와 정의 3. IPC-9592 심화: 전력 모듈 설계 실무 4. 설계·제조 단계별 IPC 활용 전략 5. 실무에서 자주 발생하는 문제와 해결 6. Q&A 12선: 설계·제조 실무 FAQ 7. 최신 트렌드 및 기술 전망 8. 참고문헌 및 공식 규격 9. 최종 요약 및 기술적 마무리1. IPC 규격 개요: 정의와 실무 활용 범위
1-1. IPC 규격이란 무엇인가
IPC 규격은 전자 산업 전반에서 PCB 설계, 제조, 품질 검증을 표준화하기 위해 국제적으로 제정된 표준입니다. 초창기 포인트 투 포인트 배선에서 인쇄회로기판 기반 구조로 발전하며, 전자 제품의 신뢰성과 생산 효율을 동시에 확보합니다.
1-2. PCB 설계 및 제조에서 IPC 활용 포인트
설계자는 IPC를 통해 트레이스 폭, 간격, 임피던스, 전력 및 신호 분리 기준을 확인할 수 있으며, 제조자는 표면 처리, 솔더 마스크, 부품 배치 규정 등 품질 관리에 활용합니다.
1-3. 범용 규격과 특수 규격 구분
범용 규격: IPC-2221, IPC-6012, IPC-A-600 등 일반 PCB 설계·품질 기준
특수 규격: IPC-9592(전력 모듈), IPC-4101(고주파 소재) 등 특정 용도에 최적화된 규격
2. 주요 IPC 규격 종류와 정의
2-1. IPC-2221: PCB 설계 일반 기준
PCB 설계의 기초 표준으로, 트레이스 폭, 절연거리, 온도상승 허용치 등을 정의합니다.
2-2. IPC-6012: 경성 PCB 품질 규격
제조 시 품질 등급(Class 1~3) 정의, 외관 기준, 전기적 성능 테스트 기준을 포함합니다.
Class별 차이:
- Class 1 (일반 상업용): 기본 신뢰성, 표준 공차, 일반 PCB 적용
- Class 2 (상업용): 산업/상업 제품 적용, 외관 기준 강화, 비아 도금 최소 25μm, 드릴링 공차 ±0.1mm
- Class 3 (고신뢰성, 군사/의료용): 고온/고습 환경 신뢰성, 비아 도금 최소 35μm 이상, 드릴링 공차 ±0.05mm, 추가 신뢰성 테스트 요구
2-3. IPC-A-600: 외관·수용 기준
PCB 외관 평가, 결함 허용 수준, 수용/거부 기준을 규정합니다.
2-4. IPC-7351: 부품 풋프린트 표준
SMT 부품 배치와 패드 설계 표준을 제공하며, 자동화 조립 호환성을 높입니다.
2-5. IPC-9592: 전력 모듈 전용 설계·제조 규격
AC-DC, DC-DC, 인버터 등 전력 모듈용 규격으로 열관리, EMI, MTBF, 과전류 보호, PCB 레이아웃 최적화를 포함합니다.
2-6. IPC 규격 선택 기준
설계 목적에 따라 범용/특수 규격 선택, 레이어 수, 신호 속도, 전력 밀도 등 고려
3. IPC-9592 심화: 전력 모듈 설계 실무
3-1. 적용 대상
- AC-DC 전원 모듈
- DC-DC 컨버터
- 인버터, EV 충전기
3-2. 핵심 체크포인트

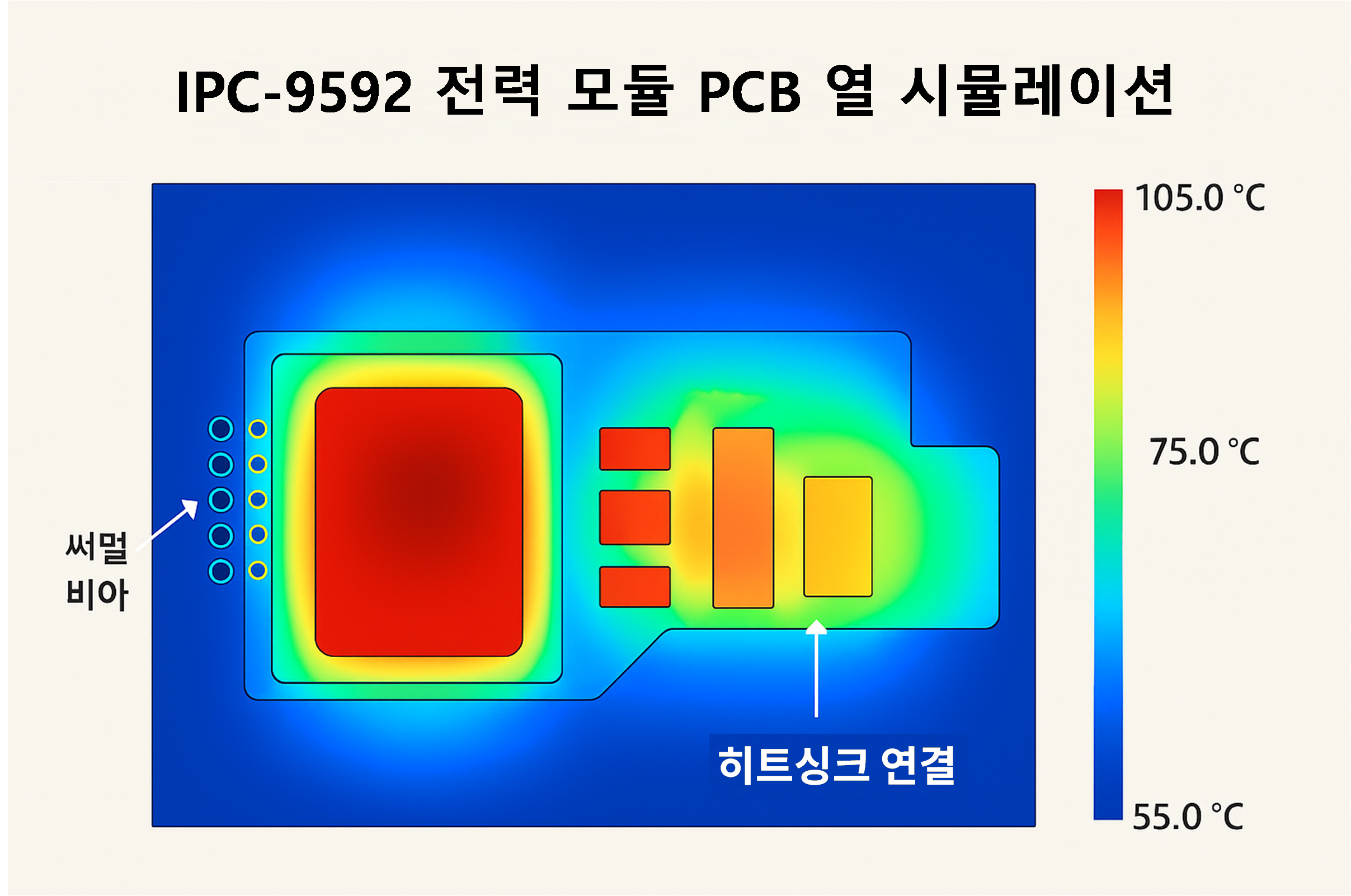

- 열 관리: 써멀 비아, 히트싱크 연계
- EMC/EMI: 그라운드 평면 분리, 차폐 설계
- MTBF 및 신뢰성 확보
- 과전류 보호 및 과열 보호 구조
3-3. PCB 레이아웃 및 부품 배치 최적화
부품간 간격, 전류 루프 최소화, 병렬 비아 적용, 고속 신호 트레이스 최적화.
3-4. 실무 사례
LED 드라이버, EV 충전기 모듈 설계 시 IPC-9592 적용 사례로 실제 열 분포 개선과 EMI 감소 효과 확인.

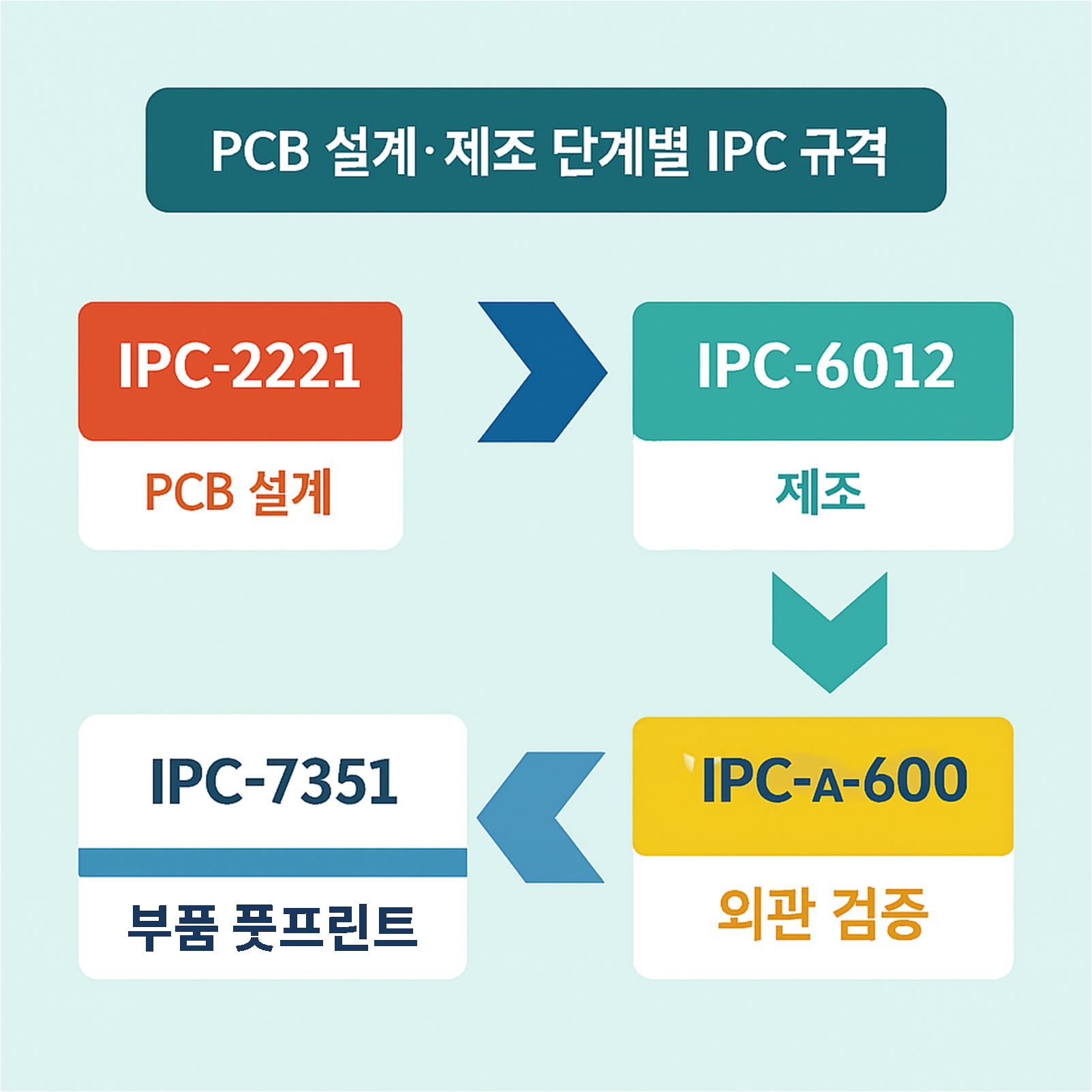

4. 설계·제조 단계별 IPC 활용 전략
4-1. 회로 설계 단계 체크리스트
- 트레이스 폭 계산, 임피던스 체크 (실무 팁: IPC-2221을 참고하되, 실제로는 20% 이상 안전 마진 적용 권장)
- 전력/신호 분리 확인
- 핵심 부품 위치 및 열 배치 검토
4-2. 레이아웃·Stackup·Via 최적화 전략
- 레이어별 전원/신호 분리
- 비아 최소화 및 병렬 비아 적용
- 적정 Cu 중량 확인
4-3. Gerber 파일 검증과 제조 전 DRC
DRC/DFM 검사, 표준 규격 준수 여부 확인. 제조성/테스트 용이성(DFM/DFT) 강조:
- Panelization: 다수 PCB 배열 시 간격·컷팅 허용 확인
- Fiducial Mark: Pick & Place 기준 마크 위치 최적화
- Test Point 설계: 전기 테스트용 접근성 확보
4-4. 전력·고속 신호 PCB 특화 검증
- 열 분석(Thermal Simulation)
- EMI/EMC 시뮬레이션
- 고속 신호 Integrity 검증
- DFM/DFT 검증 연계: 테스트 및 제조 편의성 확보
5. 실무에서 자주 발생하는 문제와 해결
- 설계 불량: 트레이스 간격 부족 → 수정 및 재검증
- 소재 선택 오류: FR-4 vs 고주파용 → 요구 사양 재검토
- 제조 문제: 솔더 마스크 결함 → 제조사 QC 강화
6. Q&A 12선: 설계·제조 실무 FAQ
저전력 일반용은 FR-4, 고전력·열발생 회로는 알루미늄 PCB 권장.
FPCB: 유연성 높음, 경량화. Rigid-Flex: 다층 고밀도, 신뢰성 강화.
임피던스 계산, 전력/신호 분리, 열 관리 필수.
IPC-9592 기반 열 관리, 과전류 보호, EMI/EMC 고려.
임피던스 제어, 신호 루프 최소화, 고주파 소재 적용.
부품 간 거리, 레이어 적정, 열·신호 간섭 최소화.
EV 충전 모듈, LED 드라이버 모듈에서 열 분포 최적화 및 EMI 감소 성공 사례.
설계 전 전류 용량 확인, 열 방출 효율 고려.
부품 풋프린트(IPC-7351), 외관 기준(IPC-A-600) 병행 활용.
납 함량, 유해물질 관리, 제조사 인증 확인.
Layer 수, 재질, 표면처리, 부품 배치 명확히 전달.
Embedded PCB, Rigid-Flex, EV·AI 서버용 고밀도 PCB 확대 전망.
7. 최신 트렌드 및 기술 전망
7-1. 친환경·재활용 기판 동향
친환경 소재 확대, 납-free 솔더, 재활용 가능한 PCB 소재 연구 증가.
7-2. Embedded, Rigid-Flex, 고밀도 PCB 기술
고주파, 고밀도, 고열 회로 대응용 Embedded PCB, Rigid-Flex 수요 확대.
7-3. EV·AI 서버용 고주파 PCB 수요
전기차, AI 서버 고속/고전력 회로용 PCB 요구 증가.
8. 참고문헌 및 공식 규격
| 규격 | 내용 | 출처/참고문헌 |
|---|---|---|
| IPC-2221 | PCB 설계 일반 기준 | IPC 공식 문서 |
| IPC-6012 | 경성 PCB 품질 규격 | IPC 공식 문서 |
| IPC-A-600 | 외관·수용 기준 | IPC 공식 문서 |
| IPC-7351 | 부품 풋프린트 | IPC 공식 문서 |
| IPC-9592 | 전력 모듈 설계 | IPC 공식 문서, 실무 사례 |
8-1. 국내·외 표준 연계
KS, UL, ISO 등 관련 국제 표준과 연계하여 설계 및 제조 시 규격 충돌 최소화
9. 최종 요약 및 기술적 마무리
9-1. 설계·제조 시 IPC 핵심 체크포인트
- 목적에 맞는 IPC 규격 선택
- 열 관리, EMI/EMC, 과전류 보호 설계 적용
- 제조사 QC와 DFM 검증 필수
9-2. 실무 적용 전 필수 검증 리스트
- 트레이스 폭/간격, 임피던스 확인
- 부품 배치 및 전원/신호 분리 점검
- 열 시뮬레이션 및 EMI 테스트 수행
9-3. 기술적 마무리 및 추가 학습 제안
IPC 규격은 지속적으로 업데이트되므로 최신 문서 확인 필수. 설계자, QC, 제조자 모두 실제 프로젝트에서 체크리스트로 활용 권장.
