AC 부스바 vs DC 부스바: 전류 특성에 따른 설계와 차이점 분석

AC 부스바 vs DC 부스바: 전류 특성에 따른 설계와 차이점 분석

요약: 본 글은 AC 및 DC 부스바의 전기적 특성, 재질 선택, 절연·접지 설계, 표면 처리, 사고 사례, 국제 규격까지 심층 분석한 실무 중심 가이드입니다. 전문가 및 설계 엔지니어가 반드시 알아야 할 핵심 설계 기준과 실제 노하우를 체계적으로 정리했습니다.

목차

1. 들어가는 글: AC/DC 부스바 설계의 중요성
2. 부스바 기본 개념과 재질별 특성
3. AC 부스바의 전류 특성과 절연·접지 설계
4. DC 부스바의 전류 흐름과 집전 구조 설계
5. 실제 사고 사례 및 예방 설계
6. 부스바 열·온도 규격 기준 (IEC, UL 등)
7. 자주 묻는 질문 (FAQ)
8. 최종 요약 및 설계 체크리스트
9. 참고 문헌 및 관련 규격

1. 들어가는 글: AC/DC 부스바 설계의 중요성

부스바는 대전류를 안정적으로 전달하기 위한 핵심 전력 부품으로, 설계의 정밀도는 발열, 효율, 안정성에 직접적인 영향을 미칩니다. 특히 AC와 DC는 전류 특성이 달라 재질, 단면적, 절연, 접지 구조가 모두 달라져야 합니다.

2. 부스바 기본 개념과 재질별 특성

2.1 부스바의 정의와 역할

부스바(Busbar)는 전력 분배를 위해 사용되는 금속 도체로, 전류의 흐름을 안정적으로 유지하기 위해 낮은 저항과 우수한 열전도성이 요구됩니다.

2.2 부스바 재질별 특성 비교

재질	전기전도도	열전도도	비용	특징
구리 (Cu)	100%	401 W/m·K	높음	우수한 전도율, 내식성 우수
알루미늄 (Al)	61%	237 W/m·K	저렴	가볍고 가공성 우수

2.3 부스바 표면 마감·절연 설계 팁

절연체(비닐, 페인트, 라커 등)를 사용하면 누전 방지 및 내환경성을 확보할 수 있습니다. 단, 고온 환경에서는 절연체의 열 노화에 유의해야 합니다.

• 비닐 코팅: 저가형, 저전압 환경에 적합
• 에폭시 페인트: 내식성·절연성 우수
• 라커 코팅: 방습성 보조용, 열 특성 제한적

2.4 부스바 크기 산정 방법

크기 설계 시 고려 요소:

1. 전류 용량: 1A당 약 1mm² 단면 기준 (경험적 계산)
2. 온도 상승 허용치: 65~90°C 범위
3. 냉각 방식: 자연 대류 vs 강제 냉각

3. AC 부스바의 전류 특성과 절연·접지 설계

3.1 교류 전류의 특성

AC 부스바에서는 스킨 효과와 근접 효과로 인해 전류가 표면에 집중되며, 전류 분포의 비대칭이 발생합니다.

3.2 주파수와 재질 선택

50/60Hz 산업용에서는 구리 부스바가 일반적이며, 400Hz 이상에서는 표면 도금(주석, 은) 처리가 필요합니다.

3.3 유도 간섭 최소화 설계

• 상간 간격 최소화 및 대칭 배치
• 접지 루프 최소화
• 페라이트 코어 사용으로 고주파 노이즈 저감

3.4 AC 부스바 절연/접지 설계 가이드

고압 산업 환경에서는 절연 파괴를 방지하기 위해 IEC 61439 기준을 준수해야 합니다.

• 절연체 두께: 최소 3mm 이상
• 접지 저항: 0.1Ω 이하 권장
• 고습 환경에서는 라커 또는 실리콘 코팅 병용

4. DC 부스바의 전류 흐름과 집전 구조 설계

4.1 DC 전류의 특성

DC 부스바는 스킨 효과가 없으므로 단면 전체가 활용됩니다. 하지만 지속 전류로 인한 발열이 크기 때문에 냉각 및 단면 설계가 중요합니다.

4.2 DC 전류 손실 관리

접촉저항, 체결 토크, 표면 산화막 등이 발열 원인입니다. 주기적인 체결 토크 점검이 필수입니다.

4.3 DC 시스템에서의 극성 관리

극성 반전 시 아크 발생 위험이 높습니다. 접속부는 항상 극성 식별 색상(적색·흑색)을 유지해야 합니다.

4.4 DC 부스바 집전·분기 구조 설계

DC 분기 구조에서는 병렬 분기보다는 단일 집전 구조가 안정적입니다. 분기부의 단면을 충분히 확보하여 아크 발생을 방지합니다.

• 분기방식: 단일 분기(직렬) vs 복수 분기(병렬)
• 융합 설계 시 접속부 체결력 균일성 확보
• 전류 불균형 방지를 위한 전위차 모니터링

5. 실제 사고 사례 및 예방 설계

5.1 국내외 주요 사고 사례

국내 한 ESS 설비에서는 DC 부스바 체결 불량으로 인한 아크 화재가 발생했습니다. 해외 사례에서도 절연 불량이 주요 원인으로 지적되었습니다.

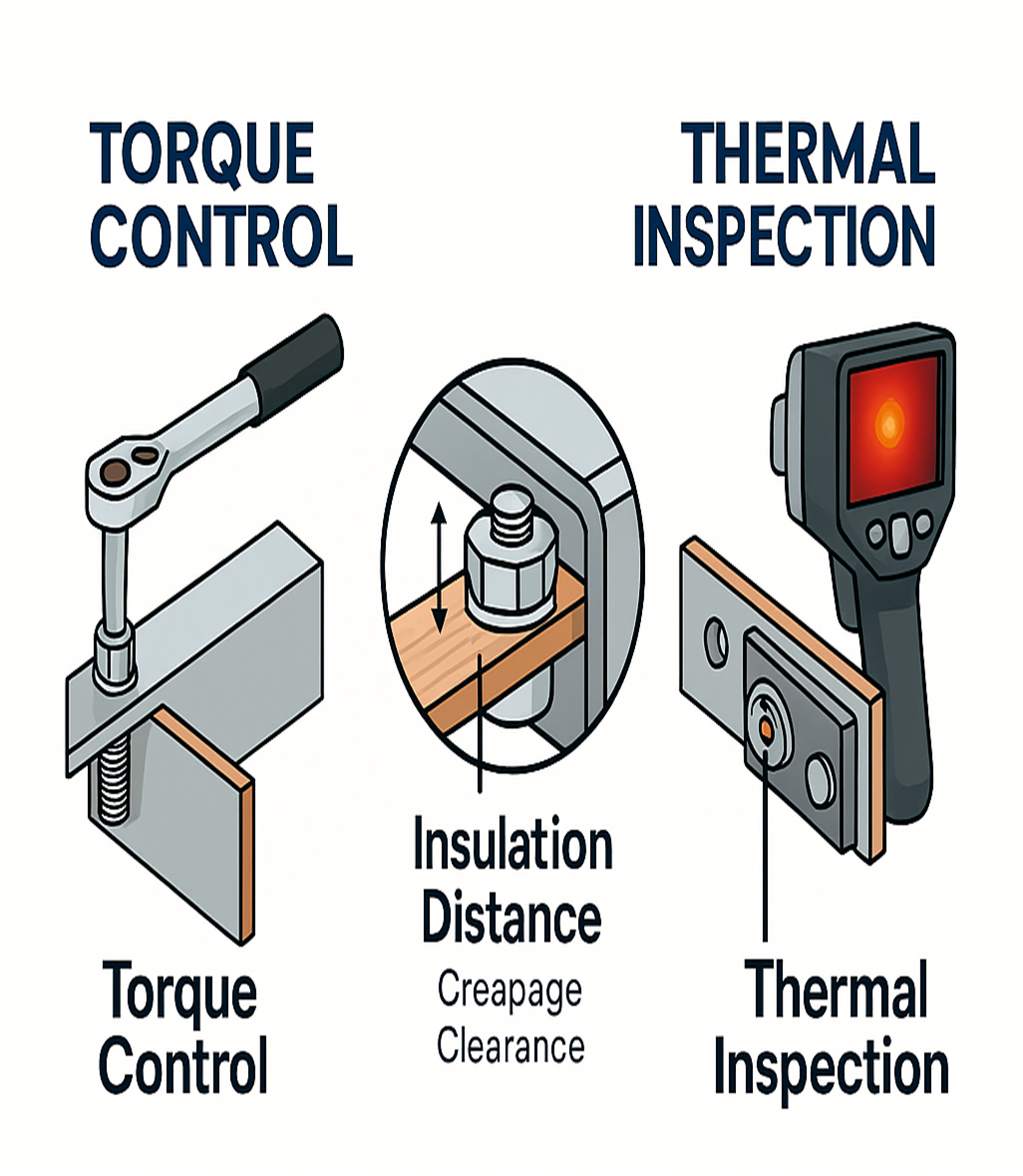

5.2 사고 예방을 위한 설계 팁

• 체결부 토크 관리: 제조사 권장값 ±10% 이내 유지
• 절연간격 확보: IEC 60664 기준 준수
• 정기적인 열화상 점검으로 발열 이상 조기 탐지

6. 부스바 열·온도 규격 기준 (IEC, UL 등)

규격명	최대 표면온도	비고
IEC 61439	105°C	저전압 스위치기어 기준
UL 758	90°C	와이어 및 부스바 절연재 기준
IEC 60216	120°C	열적 수명 평가 기준

7. 자주 묻는 질문 (FAQ)

Q1. 구리와 알루미늄 부스바의 선택 기준은 무엇인가요?

전류 용량과 공간 제약이 크면 구리, 경량화와 비용 절감이 중요하면 알루미늄을 선택합니다. 단, 알루미늄은 접촉부 산화막 처리 필요.

Q2. AC/DC 혼용 부스바 설계 시 주의할 점은?

전류 방향이 달라 유도 간섭과 극성 반전 문제가 발생할 수 있습니다. 반드시 회로 분리와 절연 유지가 필요합니다.

Q3. 부스바의 표면 도금은 왜 필요한가요?

산화 방지와 전류 분포 균일화를 위해 필요합니다. 일반적으로 주석(Sn), 니켈(Ni), 은(Ag) 도금이 사용됩니다.

Q4. 부스바의 표준 온도 기준은 어느 정도인가요?

IEC 61439 기준 105°C 이하, UL 기준 90°C 이하를 유지해야 절연 열화를 방지할 수 있습니다.

Q5. 절연체는 어떤 재료가 가장 많이 사용되나요?

PVC, 에폭시, 폴리에스터 절연테이프가 주류입니다. 고온 환경에서는 실리콘 또는 테플론 재질을 권장합니다.

8. 최종 요약 및 설계 체크리스트

• 전류 유형별로 설계 기준을 구분할 것 (AC ↔ DC)
• 절연, 접지, 체결 토크는 반드시 규격 수치 준수
• 정기적 열화상 검사로 이상 발열 조기 탐지
• 도금 및 표면 절연은 환경 조건에 따라 선택
• 규격(IEC, UL) 기준을 사전에 명확히 검토

9. 참고 문헌 및 관련 규격

• IEC 61439: Low-voltage switchgear and controlgear assemblies
• IEC 60664: Insulation coordination for equipment within low-voltage systems
• UL 758: Standard for Appliance Wiring Material
• IEC 60216: Electrical insulating materials – Thermal endurance properties
• IEEE Std 1584: Guide for Arc Flash Hazard Calculations
